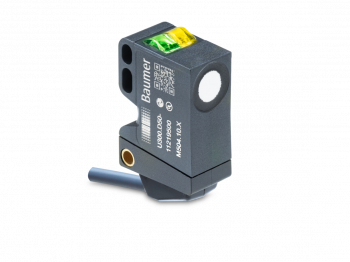

U300.D50-DPMJ.72CU

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Best measuring performance due to precise measuring principle
Parallel output signal to the IO-Link channel through Dual Channel
Flexible parameterization and additional diagnostic data thanks to IO-Link
Shortest blind zone in its class
High performance in compact housing

Objednací číslo: 11219500
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Meřicí rozsah:	15 - 500 mm
Minimální vzdálenost rozsahu Sdc:	15 - 500 mm
Maximální vzdálenost rozsahu Sde:	15 - 500 mm
Verze:	IO-Link dual channel
Hystereze typ.:	4 % Sde
Opakovatelnost:	0.5 mm
Rozlišení:	< 0.3 mm
doba odezvy:	< 40 ms
Doba odezvy:	< 16 ms
Teplotní drift:	> 50 mm < 2 % of distance to target Sde
Teplotní drift po zapnutí:	Compensated after 15 min.
Frekvence zvuku:	290 kHz
Nastavení:	qTeach, line-Teach, IO-Link
Světelný indikátor:	LED yellow
Indikace napájení:	LED green
Odklon od osy:	< 2°

Elektrické parametry

Rozsah napájecího napětí +Vs:	12 - 30 VDC
Běžná spotřeba proudu:	35 mA
Výstupní obvod:	Voltage output
Modulační rychlost (baud rate):	38.4 kBaud (COM 2)
Výstupní signál:	0 ... 10 V / 10 ... 0 V
Výstupní proud:	100 mA
Pokles napětí Vd:	<3 VDC
Zbytkové zvlnění:	< 10 % Vs
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes, Vs to GND

Komunikační rozhraní

Rozhraní:	IO-Link V1.1
Modulační rychlost (baud rate):	38.4 kBaud (COM 2)
Čas cyklu:	≥ 8 ms
Procesní data:	48 Bit
Struktura procesních dat:	Bit 0 = SSC1 (distance) Bit 1 = SSC2 (distance) Bit 2 = quality Bit 3 = alarm Bit 5 = SSC4 (counter) Bit 8-15 = scale factor Bit 16-47 = 32 Bit measurement
IO-Link připojení:	Class A
Další údaje:	Distance Excess gain Operating cycles Operating hours Boot cycles Operating voltage Device temperature Histograms
Nastavitelné parametry:	Switching point Switching hysteresis Measured value filtering Time filters LED status indicators Output logic Output circuit Counter Beam forming Analog output characteristic Deactivate the sensor element Find Me function
IO-Link:	Yes

Mechanické parametry

Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (ASA, PMMA)
Šířka \| průměr:	12.9 mm
Výška \| Délka:	32.2 mm
Hloubka:	23 mm
Způsoby připojení:	Cable 4 pin, 2 m

Okolní podmínky

Pracovní teplota:	-25 - +65 °C
Skladovací teplota:	-40 - +75 °C
Třída krytí:	IP 67
