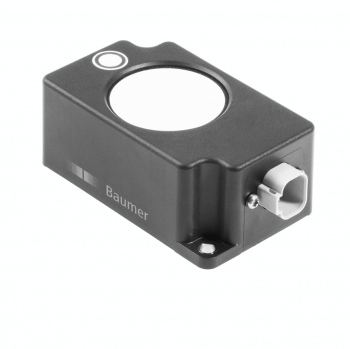

U750.DB5-UA1Z.73D/E005 - Ultrazvukový snímač pro měření vzdálenosti Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

U750.DB5-UA1Z.73D/E005 - Ultrasonic distance measuring sensors - designed for reliability

100 … 2300 mm
voltage output
connector DT13-4P 4 pin
-20 … 70 °C
IP 67

Objednací číslo: 11171931
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Podpora

Podobné produkty

Parametry

Základní parametry

Meřicí rozsah:	100 - 2300 mm
Minimální vzdálenost rozsahu Sdc:	100 - 2300 mm
Maximální vzdálenost rozsahu Sde:	100 - 2300 mm
Opakovatelnost:	5 mm
Rozlišení:	< 1 mm
Doba sepnutí ton:	< 3000 ms
Doba vypnutí toff:	< 3000 ms
Teplotní drift:	> 50 mm < 2 % of distance to target Sde
Frekvence zvuku:	80 kHz (230 kHz)
Schválení \| Osvědčení:	EN 60947-5-2:2007 EN 13309:2010 EN ISO 14982:2009 ISO 13766:2006

Elektrické parametry

Rozsah napájecího napětí +Vs:	4.8 - 5.2 VDC
Maximální spotřeba proudu (bez zátěže):	120 mA
Běžná spotřeba proudu:	120 mA
Výstupní obvod:	Voltage output
Výstupní signál:	0,5 ... 4,5 VDC
Odpor zátěže +Vs max.:	< 1500 Ohm
Ochrana proti zkratu:	No
Ochrana proti přepólování:	Yes, Vs to GND

Mechanické parametry

Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (PA 10T/X)
Šířka \| průměr:	70 mm
Výška \| Délka:	48 mm
Hloubka:	115 mm
Způsoby připojení:	Connector DT13-4P 4 pin

Okolní podmínky

Pracovní teplota:	-20 - +70 °C
Skladovací teplota:	-40 - +85 °C
Třída krytí:	IP 67

Nákresy

Výkresy

4043-U750.xxx-xxxx.x3D.png | stáhnout (png, 2025-07-12 01:13:25)

Diagram připojení

Zchn-0526H-5.png | stáhnout (png, 2025-07-12 01:12:38)

Přiřazení pinů

4044-DT13-4P_con.png | stáhnout (png, 2025-07-12 01:13:37)

Ke stažení

Datový list

Data sheet – U750.DB5-UA1Z.73D/E005 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:41:20)
Data sheet – U750.DB5-UA1Z.73D/E005 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:41:20)

Rychlý start

Quickstart – U750.DB5-UA1Z.73D/E005 | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:47)

Certifikáty/ osvědčení

DoC / CoC - U750 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:41:20)

CAD

U750.DB5-UA1Z.73D/E005 / IGES | stáhnout (zip, 2025-04-28 17:56:09)
U750.DB5-UA1Z.73D/E005 / STEP | stáhnout (zip, 2025-07-11 18:11:54)
U750.DB5-UA1Z.73D/E005 / PARASOLIDS | stáhnout (zip, 2025-04-28 17:56:10)
ePlan macro - 11171931 | stáhnout (edz, 2023-09-20 09:46:18)
