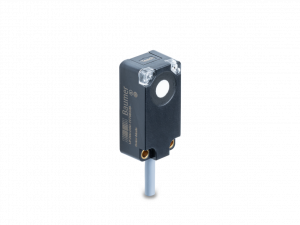

UF200.D50-IAMO.72CV

UF200.D50-IAMO.72CV
  • Best measuring performance due to precise measuring principle
  • Parallel output signal to the IO-Link channel through Dual Channel
  • Flexible parameterization and additional diagnostic data thanks to IO-Link
  • Shortest blind zone in its class
  • High performance in compact housing
Objednací číslo: 11708326
Výrobce: Baumer Electric AG
Dostupnost: 3 ks (zobrazit skladovou dostupnost)

Můžete mít ihned. Možnost osobního odběru v pracovní dny od 8:00 do 16:00 na adrese firmy po předchozí telefonické dohodě.
Zboží odesíláme okamžitě. Zboží, které závazně objednáte v pracovních dnech do 11:00 hodin, vám odešleme ještě tentýž den.
+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
Ing. Jaroslav Dančák - QR Kontakt
+420 733 533 400
jaroslav.dancak@ajptech.cz
Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Meřicí rozsah: 15 - 500 mm
Minimální vzdálenost rozsahu Sdc: 15 - 500 mm
Maximální vzdálenost rozsahu Sde: 15 - 500 mm
Verze: IO-Link dual channel
Hystereze typ.: 4 % Sde
Opakovatelnost: 0.5 mm
Rozlišení: < 0.3 mm
doba odezvy: < 40 ms
Doba odezvy: < 16 ms
Teplotní drift: < 2 % of distance to target Sde
Teplotní drift po zapnutí: Compensated after 15 min.
Frekvence zvuku: 290 kHz
Nastavení: qTeach, IO-Link
Světelný indikátor: LED yellow
Indikace napájení: LED green
Odklon od osy: < 2°

Elektrické parametry

Rozsah napájecího napětí +Vs: 12 - 30 VDC
Běžná spotřeba proudu: 13 mA
Výstupní obvod: Current output
Modulační rychlost (baud rate): 38.4 kBaud (COM 2)
Výstupní signál: 4 ... 20 mA / 20 ... 4 mA
Odpor zátěže: < (+Vs - 10V) / 0,02 A
Zbytkové zvlnění: < 10 % Vs
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes, Vs to GND

Komunikační rozhraní

Rozhraní: IO-Link V1.1
Modulační rychlost (baud rate): 38.4 kBaud (COM 2)
Čas cyklu: ≥ 8 ms
Procesní data: 48 Bit
Struktura procesních dat:
  • Bit 0 = SSC1 (distance)
  • Bit 1 = SSC2 (distance)
  • Bit 2 = quality
  • Bit 3 = alarm
  • Bit 5 = SSC4 (counter)
  • Bit 8-15 = scale factor
  • Bit 16-47 = 32 Bit measurement
IO-Link připojení: Class A
Další údaje:
  • Distance
  • Excess gain
  • Operating cycles
  • Operating hours
  • Boot cycles
  • Operating voltage
  • Device temperature
  • Histograms
Nastavitelné parametry:
  • Switching point
  • Switching hysteresis
  • Measured value filtering
  • Time filters
  • LED status indicators
  • Output logic
  • Output circuit
  • Counter
  • Beam forming
  • Analog output characteristic
  • Deactivate the sensor element
  • Find Me function

Mechanické parametry

Konstrukce: Rectangular
Materiál pouzdra: Plastic (ASA, PMMA)
Šířka | průměr: 20.5 mm
Výška | Délka: 41 mm
Hloubka: 15 mm
Způsoby připojení: Cable 4 pin, 2 m

Okolní podmínky

Pracovní teplota: -25 - +65 °C
Skladovací teplota: -25 - +75 °C
Třída krytí: IP 67
