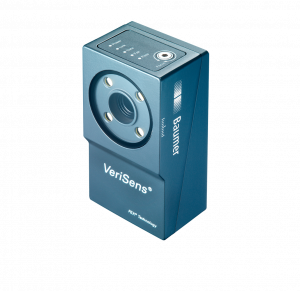

VS XF100M03W10RP

Správa uživatelů
Ochrana heslem
Funkce zálohování a obnovení
Transformace souřadnic
flexibilní spojení výsledků
Download VeriSens^® Application Suite: www.baumer.com/vs-sw

Objednací číslo: 11128420
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jakub Sedlmajer

Produktový specialista pro průmyslové čtečky a kamerové systémy
BAUMER | IOSS

+420 739 087 013

jakub.sedlmajer@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Rozlišení:	752 × 480 px
Typ snímače:	1/3″ CMOS, monochrome
Osvětlení:	integrated, LED white
Třída LED:	risk group 1 (low risk, EN 62471:2008)
Režim plného rozlišení:	max. 50 inspections per second
Vysokorychlostní režim (redukované rozlišení):	max. 100 inspections per second
Min. vzdálenost objektu:	50 mm
Počet programů:	≤ 255
Maximální počet kontrol v rámci programu:	32
Signálový procesor:	Baumer FEX^® 4.0
Počet uložených NOK snímků:	32
Objektiv:	10 mm

Elektrické parametry

Rozsah napájecího napětí +Vs:	18 - 30 V DC
Spotřeba energie:	Typical 5 W (I_max = 1 A at 24 V)
Digitální vstupy:	5 inputs (8 - 30 V) trigger job selection external teach-in encoders (CH-A, CH-B) 500 kHz
Digitální výstupy:	3 outputs (PNP) Pass / Fail Flash Sync Alarm Camera Ready Output Enable
Výchozí nastavení:	Ethernet (10BASE-T / 100BASE-TX)
Rozhraní:	TCP/UDP (Ethernet) RS485
Vizualizace:	web interface

Mechanické parametry

Šířka:	53 mm
Výška:	99.5 mm
Hloubka:	38 mm
Hmotnost:	≤ 250 g
Materiál:	housing: aluminum cover glass: PMMA

Podmínky prostředí

Pracovní teplota:	+5 - +60 °C @ T = measurement point
Skladovací teplota:	-20 - +70 °C
Teplota zařízení:	max. +50 °C
Vlhkost:	0 - 90 % (non-condensing)
Třída krytí:	IP 67
Odolnost vibracím:	IEC 60068-2-6 IEC 60068-2-64
Odolnost mechanickým rázům:	EN 60068-2-27

Druhy kontrolních funkcí

Vyhledání dílu:	Part location on contours Part location on edges Part location on circle Part location on text line
Geometrické veličiny:	Distance circle angle count edges point position edge characteristics
Porovnání dle charakteristických vlastností:	count contour points contour comparison brightness contrast area size count areas pattern comparison

Prohlášení o shodě

Prohlášení o shodě:

CE
RoHS

Nevolatilní paměť

Velikost flash paměti:

256 Mbit Flash S29GL256P10FFI010
