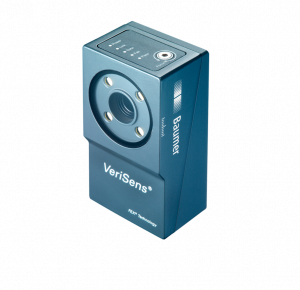

VS XF200M03W10RP

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Správa uživatelů
Ochrana heslem
Funkce zálohování a obnovení
Transformace souřadnic
flexibilní spojení výsledků
Download VeriSens^® Application Suite: www.baumer.com/vs-sw

Objednací číslo: 11128423
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Rozlišení:	752 × 480 px
Typ snímače:	1/3″ CMOS, monochrome
Osvětlení:	integrated, LED white
Třída LED:	risk group 1 (low risk, EN 62471:2008)
Režim plného rozlišení:	max. 50 inspections per second
Vysokorychlostní režim (redukované rozlišení):	max. 100 inspections per second
Min. vzdálenost objektu:	50 mm
Počet programů:	≤ 255
Maximální počet kontrol v rámci programu:	32
Signálový procesor:	Baumer FEX^® 4.0
Počet uložených NOK snímků:	32
Objektiv:	10 mm

Elektrické parametry

Rozsah napájecího napětí +Vs:	18 - 30 V DC
Spotřeba energie:	Typical 5 W (I_max = 1 A at 24 V)
Digitální vstupy:	5 inputs (8 - 30 V) trigger job selection external teach-in encoders (CH-A, CH-B) 500 kHz
Digitální výstupy:	3 outputs (PNP) Pass / Fail Flash Sync Alarm Camera Ready Output Enable
Výchozí nastavení:	Ethernet (10BASE-T / 100BASE-TX)
Rozhraní:	TCP/UDP (Ethernet) RS485
Vizualizace:	web interface

Mechanické parametry

Šířka:	53 mm
Výška:	99.5 mm
Hloubka:	38 mm
Hmotnost:	≤ 250 g
Materiál:	housing: aluminum cover glass: PMMA

Podmínky prostředí

Pracovní teplota:	+5 - +60 °C @ T = measurement point
Skladovací teplota:	-20 - +70 °C
Teplota zařízení:	max. +50 °C
Vlhkost:	0 - 90 % (non-condensing)
Třída krytí:	IP 67
Odolnost vibracím:	IEC 60068-2-6 IEC 60068-2-64
Odolnost mechanickým rázům:	EN 60068-2-27

Typy kódů

Čárový kód:	2/5 Industrial 2/5 Interleaved Codabar Code 39 Code 93 Code 128 PharmaCode EAN 8 EAN 13 UPC-A UPC-E GS1 DataBar GS1 128
Maticové kódy:	DataMatrix (ECC 200) GS1-DataMatrix QR-Code PDF417
Písmo:	Sans serif fonts (or similar to: OCR-A,OCR-B, Arial, Tahoma, Courier, Univers, Frutiger, Verdana, Bookman, Franklin Gothic Book, Garamond, Nimbus San T, Palatino, Linotype, Sylfaen, Times New Roman, DIN 1451 Mittelschrift, DIN Neuzeit Grotesk LT Light, ITC Officina Sans, LT Book, Farrington 7B etc.) Dot Print Characters: A-Z a-z 0-9 + - . : / ( )

Druhy kontrolních funkcí

Vyhledání dílu:	Part location on contours Part location on edges Part location on circle Part location on text line
Geometrické veličiny:	Distance circle angle count edges point position edge characteristics
Porovnání dle charakteristických vlastností:	count contour points contour comparison brightness contrast area size count areas pattern comparison
Identifikace:	Barcode Matrix code Text

Prohlášení o shodě

Prohlášení o shodě:

CE
RoHS

Nevolatilní paměť

Velikost flash paměti:

256 Mbit Flash S29GL256P10FFI010

Nákresy

Rozměrový výkres

Masszeichnung_Standard.png | stáhnout (png, 2025-07-11 21:26:07)

Konektor M12 / 12-pinů, A-kódování (v zařízení)

Stecker_12polig_RS485.png | stáhnout (png, 2025-07-11 21:07:03)

Ethernetový konektor M12 / 4-pinový (na zařízení)

Stecker_4polig_P2.png | stáhnout (png, 2025-07-11 21:07:50)

Ke stažení

Datový list

Data sheet – VS XF200M03W10RP | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:56:19)
Data sheet – VS XF200M03W10RP | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:56:22)

Rychlý start

Quick Start Guide VeriSens vision sensors | stáhnout | zobrazit (EN/DE/FR/IT/ES/ZH/KO/TH/JP, pdf, 2025-04-11 11:39:57)

Manuál

Technical documentation VeriSens ID / CS / XF / XC | stáhnout | zobrazit (DE, pdf, 2025-05-26 16:38:11)
Technical documentation VeriSens ID / CS / XF / XC | stáhnout | zobrazit (EN, pdf, 2025-05-26 16:38:10)
Technical documentation VeriSens ID / CS / XF / XC | stáhnout | zobrazit (EN/JP, pdf, 2025-05-26 16:38:06)

Certifikáty/ osvědčení

CE certification | stáhnout | zobrazit (DE/EN/FR, pdf, 2021-06-15 14:27:11)
KC Registration | stáhnout | zobrazit (KO/EN, pdf, 2025-04-24 16:48:04)

CAD

VS XF200M03W10RP / STEP | stáhnout (zip, 2025-07-11 18:02:49)

Software

Baumer VeriSens Lens Tool v2.3.6 | stáhnout (EN, zip, 2025-07-11 18:03:04)
