KSG 34A/KSG45AR0200G/E

KSG 34A/KSG45AR0200G/E
  • M12, samec, D-kódování, 4-póly; PUR, 200 cm, stíněný, RJ45, A-kódování, 4-póly
  • Vhodné pro roboty ± 180 °/m
  • Hlava A: IP67; Hlava B: IP20
  • Kabel: odolný vůči plamenům a olejům
Objednací číslo: 11700903
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Strana A

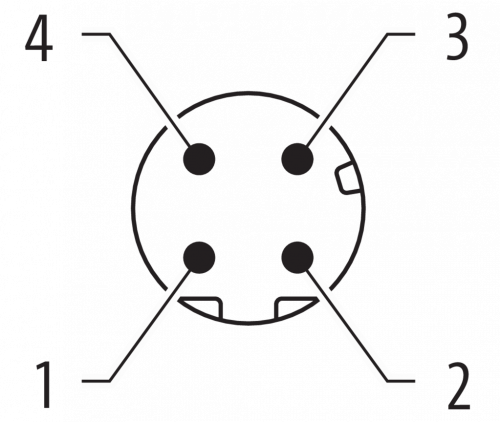

Hlava A: Připojení: M12
Hlava A: Úhlový vývod:
Hlava A: Pohlaví: Male
Hlava A: Kódování: D
Hlava A: Počet pólů: 4
Hlava A: LED: No
Hlava A: Šířka: AF13
Hlava A: Utahovací moment: 0.6 Nm
Hlava A: Vroubkovaná matice: Zinc-pressure die casting, surface Ni
Hlava A: Barva: Black
Označovací strana A: Yes

Strana B

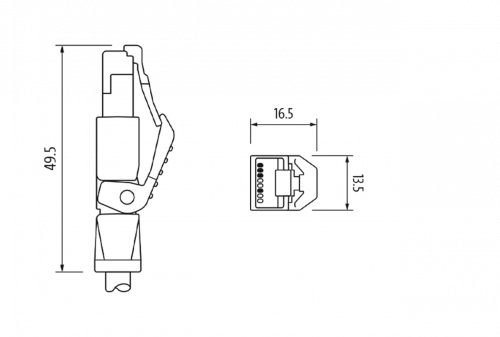

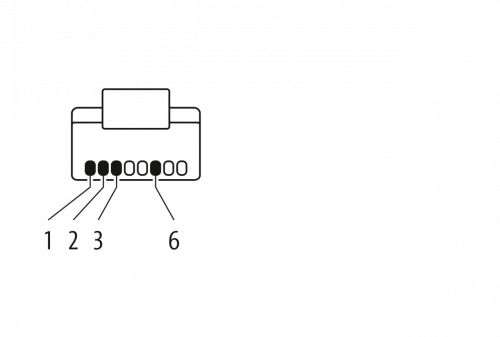

Hlava B: Připojení: RJ45
Hlava B: Úhlový vývod kabelu:
Hlava B: Pohlaví: Male
Hlava B: Počet pólů: 4
Hlava B: LED: No
Hlava B: Barva: Black
Označovací strana B: Yes

Kabely

Délka kabelu: 200 cm
Tolerance délky: + 10 cm
Stíněný: Yes
Struktura vodičů: 19 × 0.16 mm
AWG: 22/19
Vnější plášť: Materiál: PUR
Vnější plášť: Barva: Green
Průměr kabelu: 6.6 mm ± 5%

Kabel

Kabel: Rozsah teplot: - 20 ...+ 60 °C
Kabel: teplotní rozsah: - 40 ...+ 80 °C
Provozní napětí: 30 V DC
Stíněný: Yes
Stínění: Pokrytí: approx. 85 %
Impedance: 100 mOhm ± 15%
Zpoždění signálu: 5 ns/m
Přenosová rychlost: 100 MBit/s
Ohýbací rádius (pevná instalace): 52.8 mm
Tolerance délky: + 10 cm
Délka kabelu: 200 cm
AWG: 22/19
Ohýbací rádius (pevná instalace): min. 8 × outer diameter
Ohýbací rádius (pohyblivá instalace): min. 12 × outer diameter
Hmotnost kabelu: approx. 67 g/m
Struktura vodičů: 19 × 0.16 mm
Průměr kabelu: 6.6 mm ± 5%
Izolační odpor: min. 5 MOhm x m
Vodič: Materiál: Copper, tinned
Vnější plášť: Materiál: PUR
Izolace: Materiál: PE
Stínění: Materiál: Copper, tinned; PET aluminium coated
Jmenovité napětí: 300 V
Paired stranding: No
Průměr jednoho vodiče: 0.16 mm
Kabel: Zkušební napětí: 2 kV AC
Torzní napětí v °: ± 180 °/m
Zpracování vodičů: No
Průměr vodiče včetně izolace: 1.6 mm ± 5%
Vnější plášť: Barva: Green
Komunikační protokoly: CAT5e

Elektrické parametry

Pracovní napětí: max. 60 V DC
Provozní napětí: 30 V DC
Jmenovité napětí: 300 V
Odpor kontaktů: max. 30 mOhm
Provozní proud na kontakt: max. 1.5 A

Mechanické parametry

Hlava A: Stupeň ochrany: IP67
Hlava B: Stupeň ochrany: IP20
Ohýbací rádius (pohyblivá instalace): min. 12 × outer diameter
Ohýbací rádius (pevná instalace): min. 8 × outer diameter
Torzní napětí v °: ± 180 °/m

Podmínky prostředí

Rozsah teplot: - 20 ...+ 60 °C
Rozsah teplot (fixní instalace): - 25 ...+ 80 °C
Kabel: teplotní rozsah: - 40 ...+ 80 °C
Možná pohyblivá instalace: No
Hlava A: Chemická odolnost: No
Hlava A: Ohňuvzdornost: HB (UL 94)
Hlava A: Odolnost vůči olejům: ASTM 1 oil, mineral oils, limited to hydraulic oils
Hlava A: odolnost vůči kyselinám: No
Hlava A: Stupeň znečištění: 3
Hlava B: Chemická odolnost: No
Hlava B: Ohňuvzdornost: HB (UL 94)
Hlava B: Odolnost vůči olejům: ASTM 1 oil, mineral oils, limited to hydraulic oils
Hlava B: Odolnost vůči kyselinám: No
Hlava B: Stupeň znečištění: 3
Kabel: Chemická odolnost: No
Kabel: ohňuvzdorný: Conform UL 1581 §1060 (FT1), §1061 (cable flame), §1080 (VW-1), IEC 60332-1-2 Std.
Kabel: odolnost vůči olejům: Conform IEC 60811-2-1, ICEA S-82-552, ASTM-oil 1 Std.
Kabel: odolný vůči kyselinám: No
Kabel: bez silikonu: Yes

Komerční data

Eclass: 27061801
