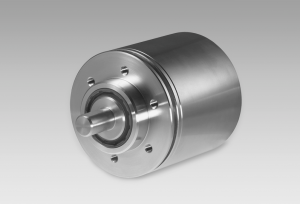

X 700 - incremental
- Enkodér inkrementální / ATEX
- Optické snímání
- Max. 5000 pulsů na otáčku
- Hřídel ø10 mm s upínací přírubou
- Ochrana proti výbuchu podle Ex II 2D/2G (ATEX)
- Třída zařízení 2 / zóna 1 (plyn), zóna 21 (prach)
- Materiál: Nerezová ocel
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: | 4.75...30 VDC |
| Ochrana proti přepólování: | Yes |
| Spotřeba: | ≤50 mA |
| Pulzů na otáčku: | 5 - 5000 |
| Referenční signál: | Zero pulse, width 90° |
| Typ snímání: | Optical |
| Výstupní frekvence: | ≤300 kHz |
| Výstupní signál: | A 90° B, N + inverted |
| Výstupní signál | rozhraní: | Push-pull short-circuit proof |
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-4 |
Mechanické provedení
| Rozměr (příruby): | ø70 mm |
| Typ hřídele: | ø10 mm solid shaft (clamping flange) |
| Přípustné zatížení hřídele: |
|
| Příruba: | Clamping flange |
| Ochrana EN 60529: | IP 67 |
| Provozní rychlost: | ≤6000 rpm |
| Rozběhový točivý moment: | ≤0.04 Nm (+25 °C) |
| Materiál: |
|
| Pracovní teplota: | -20...+70 °C |
| Relativní vlhkost: | 95 % non-condensing |
| Odolnost: |
|
| Explozivní prostředí: |
|
| Připojení: | Cable 2 m (other length upon request) |
| Přibližná hmotnost: | 1300 g |
