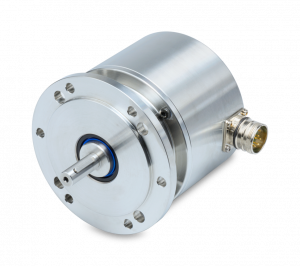

POG 83 - DNV - Inkrementální enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Enkodér v nerezové oceli
Pobřežní a námořní podmínky
Shoda DNV
Třída ochrany IP66
Speciálně navrženo pro palubní stroje a jeřáby v pobřežním a námořním prostředí
Přírubový konektor M23 z nerezové oceli

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	7...24 VDC
Spotřeba:	≤70 mA
Pulzů na otáčku:	512 - 4096
Fázový posun:	90 ° ±10°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤160 kHz
Výstupní signál:	A+, A-, B+, B-, R+, R-
Výstupní signál \| rozhraní:	HTL/push-pull
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823 DNV approval
Třídy umístění DNV:	Temperature: D Humidity: B Vibration: B EMC: B Enclosure: C

Mechanické provedení

Rozměr (příruby):	ø115 mm
Typ hřídele:	ø11 mm solid shaft
Přípustné zatížení hřídele:	≤250 N axial ≤350 N radial
Příruba:	EURO flange B10
Ochrana EN 60529:	IP 66
Provozní rychlost:	≤6000 rpm (mechanical)
Velikost provozního točivého momentu.:	6.5 Ncm
Moment setrvačnosti rotoru:	450 gcm²
Materiál:	Housing: stainless steel Shaft: stainless steel
Pracovní teplota:	-40...+85 °C
Odolnost:	IEC 60068-2-6 Vibration 20 g, 10-2000 Hz IEC 60068-2-27 Shock 300 g, 1 ms
Ochrana proti korozi:	IEC 60068-2-52 Salt mist for ambient conditions CX (C5-M) according to ISO 12944-2
Připojení:	Flange connector M23
Přibližná hmotnost:	3.5 kg

Nákresy

Výkresy

POG83_MZ_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:13:56)

Ke stažení

Datový list

Data sheet – POG 83 - DNV | stáhnout | zobrazit (EN, pdf, 2025-11-17 15:30:10)

Pracovní instrukce

POG83 - DNV | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:36)

Certifikáty/ osvědčení

DNV - HOG 11, HOG 11 G, MHGX, POG83 | stáhnout | zobrazit (EN, pdf, 2025-12-10 10:03:16)

Prohlášení o shodě

DoC / CoC - POG83 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-11 10:12:35)

CAD

POG 83 / STEP | stáhnout (zip, 2026-03-03 10:59:23)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Pro enkodéry s válcovou hřídelí / Spojky

Foto	Produkt (1) / Popis	Dostupnost
	Spring disk coupling K60 WD 11PF4 + 12PF4 Obj. číslo: 11064874 Vysoce kvalitní torzně tuhá spojka bez vůlí Kompenzace montážních chyb Vyvážená torzní tuhost (torzní konstanta pružiny) Form-fit connection thanks to keyway	Na dotaz

Konektory a kabely

Další podobné produkty naleznete v kategorii: Konektory M23 / kabely, Kabely a konektory / Kabely bez konektorů

Foto	Produkt (2) / Popis	Skladová dostupnost
	Mating connector M23, solder version, 12-pin, CW Obj. číslo: 11068549 Mating connector M23 in solder version (12-pin, female , CW) for cable connection to the flange connector M23 (12-pin, male , CCW).	na dotaz
	Sensor cable for encoders HEK 8 Obj. číslo: SensorcableforencodersHEK8 The sensor cable HEK 8 is a proven industrial product designed to match high demands. It is halogen free and its rugged outer construction allows it to be pulled and dragged in free conditions. It is certified to UL 20233. The cable can be supplied in any length and pre-fitted with various connectors.	na dotaz
