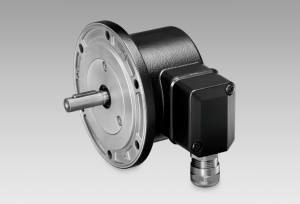

OG 90

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Enkodér s hřídelí ø11 mm
Optické snímání
EURO příruba B10
Výstupní fáze HTL s napájeným linedriverem
Výstupní fáze TTL s regulátorem UB 9...26 VDC

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový manažer
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	9...26 VDC 5 VDC ±5 %
Spotřeba:	≤100 mA
Pulzů na otáčku:	1024 - 10000
Fázový posun:	90 ° ±20°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤250 kHz
Výstupní signál:	K1, K2, K0 + inverted
Výstupní signál \| rozhraní:	HTL TTL/RS422
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø115 mm
Typ hřídele:	ø11 mm solid shaft
Přípustné zatížení hřídele:	≤80 N axial ≤100 N radial
Příruba:	EURO flange B10
Ochrana EN 60529:	IP 55
Provozní rychlost:	≤12000 rpm (mechanical)
Velikost provozního točivého momentu.:	1 Ncm
Moment setrvačnosti rotoru:	40 gcm²
Materiál:	Housing: aluminium die-cast Shaft: stainless steel
Pracovní teplota:	-30...+85 °C
Odolnost:	IEC 60068-2-6 Vibration 10 g, 10-2000 Hz IEC 60068-2-27 Shock 100 g, 1 ms
Ochrana proti korozi:	IEC 60068-2-52 Salt mist for ambient conditions C4 according to ISO 12944-2
Explozivní prostředí:	II 3 G Ex ec IIC T4 Gc (gas) II 3 D Ex tc IIIB T135°C Dc (dust) (only with option ATEX)
Připojení:	Terminal box
Přibližná hmotnost:	1.5 kg

Nákresy

Výkresy

OG90-MZ_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:12:42)

Ke stažení

Datový list

Data sheet – OG 90 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:37:36)
Data sheet – OG 90 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:37:36)

Manuál

OG 90 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:36)

Prohlášení o shodě

DoC / CoC - HOG9, OG9, OG90, PMG93, POG90, POG9, POGS90 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:26:34)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Spojky

Foto	Produkt (1) / Popis	Dostupnost
	Spring disk coupling K60 WD 11PF4 + 12PF4 Obj. číslo: 11064874 Vysoce kvalitní torzně tuhá spojka bez vůlí Kompenzace montážních chyb Vyvážená torzní tuhost (torzní konstanta pružiny) Form-fit connection thanks to keyway	Na dotaz

Konektory a kabely

Další podobné produkty naleznete v kategorii: Kabely bez konektorů

Foto	Produkt (1) / Popis	Skladová dostupnost
	Sensor cable for encoders HEK 8 Obj. číslo: SensorcableforencodersHEK8 The sensor cable HEK 8 is a proven industrial product designed to match high demands. It is halogen free and its rugged outer construction allows it to be pulled and dragged in free conditions. It is certified to UL 20233. The cable can be supplied in any length and pre-fitted with various connectors.	na dotaz
