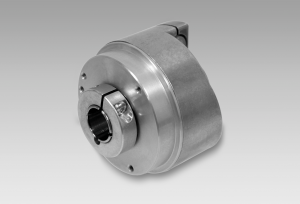

ITD21H00

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Velikost ø58 mm
Precizní optické snímání
Uspořádání výstupního signálu TTL nebo HTL
Průchozí dutá hřídel ø10...14 mm
Max. 10000 pulsů na otáčku
Provozní teplota -30...+100 °C
Odpojitelný kabel - tangenciální výstup
Špičková flexibilita díky mnoha modelům

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový manažer
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±5 % 8...30 VDC
Ochrana proti přepólování:	Yes
Spotřeba:	≤100 mA
Pulzů na otáčku:	100 - 10000
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤300 kHz (TTL) ≤160 kHz (HTL)
Výstupní signál:	A, B, N + inverted
Výstupní signál \| rozhraní:	TTL linedriver (short-circuit proof) HTL push-pull (short-circuit proof)
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø10 mm (through hollow shaft) ø12 mm (through hollow shaft) ø14 mm (through hollow shaft)
Ochrana EN 60529:	IP 65
Provozní rychlost:	≤6000 rpm
Rozběhový točivý moment:	≤0.015 Nm (+20 °C)
Materiál:	Housing: aluminium Shaft: stainless steel
Pracovní teplota:	-30...+100 °C
Relativní vlhkost:	90 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 20 g, 60-2000 Hz EN 60068-2-27 Shock 100 g, 6 ms
Připojení:	Board connector, 8-pin
Přibližná hmotnost:	150 g

Nákresy

Výkresy

xTD2xH00_01_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:16:10)

Ke stažení

Datový list

Data sheet – ITD21H00 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:31:54)
Data sheet – ITD21H00 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:31:54)

Rychlý start

ITD21H00 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-11 11:31:54)

Prohlášení o shodě

DoC / CoC - ITD21H, ITD 21, ITD 41, ITD 61 | stáhnout | zobrazit (BG/CZ/DE/DK/EN/ES/FI/FR/GR/HU/KO/LT/LV/NL/NO/PL/PT/RO/SI/SK, pdf, 2025-04-11 11:31:56)

CAD

xTD2xH00 / STEP | stáhnout (zip, 2025-07-11 19:44:20)
Mounting kit 002 - 3D drawing / STEP | stáhnout (zip, 2025-07-11 19:44:16)
Mounting kit 006 - 3D drawing / STEP | stáhnout (zip, 2025-07-11 19:44:17)
Mounting kit 019 - 3D drawing / STEP | stáhnout (zip, 2025-07-11 19:44:17)
Mounting kit 021 - 3D drawing / STEP | stáhnout (zip, 2025-07-11 19:44:17)
Mounting kit 092 - 3D drawing / STEP | stáhnout (zip, 2025-07-11 19:44:18)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Foto	Produkt (7)
	Insulating sleeve ø10 mm/ø12 mm/25 mm long Obj. číslo: 11116921
	Insulating sleeve ø12 mm/ø14 mm/25 mm long Obj. číslo: 11116923
	Mounting kit 002 Obj. číslo: 11066080
	Torque arm, 1-arm (mounting kit 006) Obj. číslo: 11066083
	Torque arm, 1-arm (mounting kit 021) Obj. číslo: 11073119
	Torque arm, 1-arm (mounting kit 092) Obj. číslo: 11069239
	Torque arm, 3-arm (mounting kit 019) Obj. číslo: 11073114

Konektory a kabely

Foto	Produkt (11)
	Connection cable with coupling M12, 4-pin, 0.7 m Obj. číslo: 11104310
	Connection cable with coupling M12, 8-pin, 1 m Obj. číslo: 11079113
	Connection cable with crimp contacts (UL/CSA), 0.2 m Obj. číslo: 11079112
	Connection cable with FCI, 8-pin / D-SUB, 9-pin, 0.3 m Obj. číslo: 11106562
	Connection cable with FCI, 8-pin / D-SUB, 9-pin, 1 m Obj. číslo: 11079111
	Connection cable with FCI, 8-pin / wire end sleeves (UL/CSA), 1 m Obj. číslo: 11072169
	Connection cable with FCI, 8-pin / wire end sleeves (UL/CSA), 10 m Obj. číslo: 11080879
	Connection cable with FCI, 8-pin / wire end sleeves (UL/CSA), 2 m Obj. číslo: 11093848
	Connection cable with FCI, 8-pin / wire end sleeves (UL/CSA), 3 m Obj. číslo: 11092928
	Connection cable with FCI, 8-pin / wire end sleeves (UL/CSA), 5 m Obj. číslo: 11077007
	Connection cable with rear mount socket M23, 12-pin, 1 m Obj. číslo: 11079089
