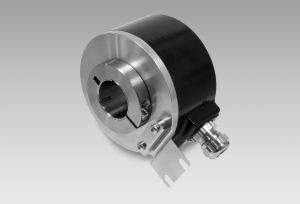

ITD 42 A 4 Y79

ITD 42 A 4 Y79
  • Encoder with through hollow shaft ø20...27 mm
  • Up to 2048 sinewaves cycles per turn
  • Sine output signals 1 Vpp
  • Mounting by torque support
  • Cable output radial
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 5 VDC ±10 %
  • 8...30 VDC
Ochrana proti přepólování: Yes
Spotřeba: ≤90 mA
Počet sinusových cyklů za jednu otáčku: 1024 - 2048
Typ snímání: Optical
Výstupní frekvence: ≤180 kHz (-3 dB)
Výstupní signál: A, B, 0
Výstupní signál | rozhraní: SinCos 1 Vpp

Mechanické provedení

Rozměr (příruby): ø80 mm
Typ hřídele:
  • ø20 mm (through hollow shaft)
  • ø22 mm (through hollow shaft)
  • ø25 mm (through hollow shaft)
  • ø27 mm (through hollow shaft)
Montážní sada: 050
Ochrana EN 60529: IP 65
Provozní rychlost: ≤5000 rpm
Rozběhový točivý moment: ≤0.025 Nm (+20 °C)
Materiál:
  • Housing: aluminium, black, powder-coated
  • Shaft: stainless steel
Pracovní teplota: -20...+85 °C
Relativní vlhkost: 90 % non-condensing
Odolnost:
  • EN 60068-2-6
  • Vibration 10 g, 55-2000 Hz
  • EN 60068-2-27
  • Shock 30 g, 11 ms
Připojení: Cable 1 m
Přibližná hmotnost: 600 g
