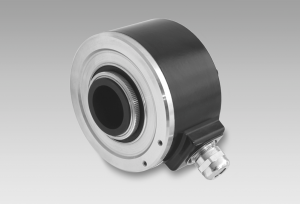

ITD 41 A 4 Y100

ITD 41 A 4 Y100
  • Robust encoder with isolated through hollow shaft ø20 mm, ø25 mm
  • Bolted bearing for maximum reliability
  • Max. 10000 pulses per revolution
  • Optical sensing method
  • Electrically isolated mounting
  • Wide temperature range from -40...+100 °C
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 5 VDC ±5 %
  • 8...30 VDC
Ochrana proti přepólování: Yes
Spotřeba: ≤100 mA
Pulzů na otáčku: 2000 - 10000
Referenční signál: Zero pulse, width 90°
Typ snímání: Optical
Výstupní frekvence:
  • ≤300 kHz (TTL)
  • ≤160 kHz (HTL)
Výstupní signál: A, B, N + inverted
Výstupní signál | rozhraní:
  • TTL linedriver (short-circuit proof)
  • HTL push-pull (short-circuit proof)
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3

Mechanické provedení

Rozměr (příruby): ø80 mm
Typ hřídele:
  • ø20 mm (through hollow shaft)
  • ø25 mm (through hollow shaft)
Montážní sada:
  • 059
  • 097
Ochrana EN 60529: IP 65
Provozní rychlost:
  • ≤5000 rpm
  • ≤3000 rpm IP 65 (>70 °C)
Rozběhový točivý moment: ≤0.02 Nm (+20 °C)
Materiál:
  • Housing: aluminium, black, powder-coated
  • Shaft: stainless steel
Pracovní teplota:
  • -20...+70 °C
  • -30...+100 °C
  • -40...+100 °C (only in combination with mounting kit 097)
Relativní vlhkost: 90 % non-condensing
Odolnost:
  • EN 60068-2-6
  • Vibration 10 g, 55-2000 Hz
  • EN 60068-2-27
  • Shock 30 g, 11 ms
Připojení: Cable 1 m
Přibližná hmotnost: 900 g
