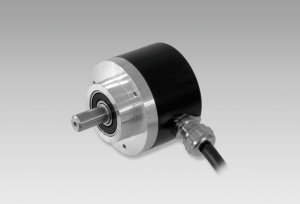

ITD 21 B14 Y 9

ITD 21 B14 Y 9
  • Encoder with solid shaft ø10 mm
  • Max. 6000 pulses per revolution
  • Optical sensing method
  • Centering alignment ø36 mm, mounting screw hole circle ø48 mm
  • Industrial standard
  • TTL or HTL output signals
  • Cable output radial or axial
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 5 VDC ±5 %
  • 8...30 VDC
Ochrana proti přepólování: Yes
Spotřeba: ≤100 mA
Pulzů na otáčku: 1000 - 6000
Referenční signál: Zero pulse, width 90°
Typ snímání: Optical
Výstupní frekvence:
  • ≤300 kHz (TTL)
  • ≤160 kHz (HTL)
Výstupní signál: A, B, N + inverted
Výstupní signál | rozhraní:
  • TTL linedriver (short-circuit proof)
  • HTL push-pull (short-circuit proof)
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3

Mechanické provedení

Rozměr (příruby): ø58 mm
Typ hřídele: ø10 mm solid shaft (clamping flange)
Přípustné zatížení hřídele:
  • ≤40 N axial
  • ≤60 N radial
Příruba: Clamping flange
Ochrana EN 60529: IP 65
Provozní rychlost: ≤12000 rpm
Rozběhový točivý moment: ≤0.01 Nm (+20 °C)
Materiál:
  • Housing: aluminium, black, powder-coated
  • Shaft: stainless steel
Pracovní teplota:
  • -20...+70 °C
  • -20...+100 °C
Relativní vlhkost: 90 % non-condensing
Odolnost:
  • EN 60068-2-6
  • Vibration 10 g, 55-2000 Hz
  • EN 60068-2-27
  • Shock 30 g, 11 ms
Připojení: Cable 1 m
Přibližná hmotnost: 340 g
