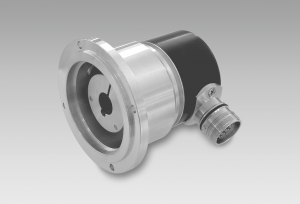

ITD 21 A 4 Y10

ITD 21 A 4 Y10

Enkodér se spojkou max. ø16 mm
Max. 10000 pulsů na otáčku
Optické snímání
Vycentrování ø70 mm, montážního šroubového otvoru ø77 mm
výstupní signály TTL nebo HTL
Přírubový konektor radiální nebo axiální

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Ondřej Štěpánek

Produktový manažer
BAUMER

Ondřej Štěpánek - QR Kontakt

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±5 % 8...30 VDC
Ochrana proti přepólování:	Yes
Spotřeba:	≤100 mA
Pulzů na otáčku:	1000 - 10000
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤300 kHz (TTL) ≤160 kHz (HTL)
Výstupní signál:	A, B, N + inverted
Výstupní signál \| rozhraní:	TTL linedriver (short-circuit proof) HTL push-pull (short-circuit proof)
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø6...16 mm (blind hollow shaft)
Ochrana EN 60529:	IP 65
Provozní rychlost:	≤8000 rpm
Rozběhový točivý moment:	≤0.01 Nm (+20 °C)
Materiál:	Housing: aluminium, black, powder-coated Shaft: stainless steel
Pracovní teplota:	-20...+70 °C -30...+70 °C
Relativní vlhkost:	90 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 55-2000 Hz EN 60068-2-27 Shock 30 g, 11 ms
Připojení:	Connector M23 type 2, 12-pin
Přibližná hmotnost:	430 g

Nákresy

Výkresy

ITD_21_A_4_Y10_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:08:17)

Ke stažení

Datový list

Data sheet – ITD 21 A 4 Y10 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:31:45)
Data sheet – ITD 21 A 4 Y10 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:31:45)

Prohlášení o shodě

DoC / CoC - ITD21H, ITD 21, ITD 41, ITD 61 | stáhnout | zobrazit (BG/CZ/DE/DK/EN/ES/FI/FR/GR/HU/KO/LT/LV/NL/NO/PL/PT/RO/SI/SK, pdf, 2025-04-11 11:31:56)

Příslušenství

Obsahuje:Konektory a kabely

Konektory a kabely

Další podobné produkty naleznete v kategorii: Konektory M23 / kabely

Foto	Produkt (1) / Popis	Skladová dostupnost
	Connector M23 (S2BG12), 1 m cable (incremental) Obj. číslo: 11072792 Stíněný připojovací kabel s konektorem M23 (F, 12pinový) a koncovkami pro inkrementální enkodéry se senzorovými výstupy	na dotaz
