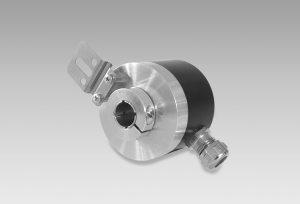

ITD 20 A 4 Y36

ITD 20 A 4 Y36
  • Encoder with blind hollow shaft ø10...14 mm
  • Max. 1024 pulses per revolution
  • Optical sensing method
  • Mounting by torque support
  • TTL or HTL output signals
  • Cable output radial
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 5 VDC ±5 %
  • 8...30 VDC
Ochrana proti přepólování: Yes
Spotřeba: ≤100 mA
Pulzů na otáčku: 50 - 1024
Referenční signál: Zero pulse, width 90°
Typ snímání: Optical
Výstupní frekvence: ≤120 kHz
Výstupní signál: A, B, N + inverted
Výstupní signál | rozhraní:
  • TTL linedriver (short-circuit proof)
  • HTL push-pull (short-circuit proof)
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3

Mechanické provedení

Rozměr (příruby): ø58 mm
Typ hřídele:
  • ø10 mm (blind hollow shaft)
  • ø12 mm (blind hollow shaft)
  • ø14 mm (blind hollow shaft)
Montážní sada: 006
Ochrana EN 60529: IP 65
Provozní rychlost: ≤8000 rpm
Rozběhový točivý moment: ≤0.01 Nm (+20 °C)
Materiál:
  • Housing: aluminium, black, powder-coated
  • Shaft: stainless steel
Pracovní teplota: -20...+70 °C
Relativní vlhkost: 90 % non-condensing
Odolnost:
  • EN 60068-2-6
  • Vibration 10 g, 55-2000 Hz
  • EN 60068-2-27
  • Shock 100 g, 11 ms
Připojení: Cable 1 m
Přibližná hmotnost: 280 g
