ITD 20 A 4 Y22 - Inkrementální enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

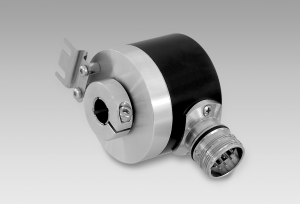

Encoder with blind hollow shaft ø10...14 mm
Max. 1024 pulses per revolution
Optical sensing method
Mounting by torque support
TTL or HTL output signals
Flange connector radial
High protection

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±5 % 8...30 VDC
Ochrana proti přepólování:	Yes
Spotřeba:	≤100 mA
Pulzů na otáčku:	50 - 1024
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤120 kHz
Výstupní signál:	A, B, N + inverted
Výstupní signál \| rozhraní:	TTL linedriver (short-circuit proof) HTL push-pull (short-circuit proof)
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø10 mm (blind hollow shaft) ø12 mm (blind hollow shaft) ø14 mm (blind hollow shaft)
Montážní sada:	002
Ochrana EN 60529:	IP 65
Provozní rychlost:	≤8000 rpm ≤5000 rpm IP 65 (>70 °C)
Rozběhový točivý moment:	≤0.01 Nm (+20 °C)
Materiál:	Housing: aluminium, black, powder-coated Shaft: stainless steel
Pracovní teplota:	-20...+70 °C -20...+100 °C
Relativní vlhkost:	90 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 55-2000 Hz EN 60068-2-27 Shock 100 g, 11 ms
Připojení:	Connector M23 type 2, 12-pin
Přibližná hmotnost:	280 g

Nákresy

Výkresy

ITD_2_A_4_Y22_INT.png | stáhnout (png, 2025-07-11 23:21:35)

Ke stažení

Datový list

Data sheet – ITD 20 A 4 Y22 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:31:45)
Data sheet – ITD 20 A 4 Y22 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:31:45)

Prohlášení o shodě

DoC / CoC - ITD 20, ITD 28, ITD 40, ITD 42, ITD 48, ITD 70 | stáhnout | zobrazit (BG/CZ/DE/DK/EN/ES/FI/FR/GR/HU/KO/LT/LV/NL/NO/PL/PT/RO/SI/SK, pdf, 2025-04-11 11:26:34)

Příslušenství

Obsahuje:Konektory a kabely

Konektory a kabely

Další podobné produkty naleznete v kategorii: Konektory M23 / kabely

Foto	Produkt (1) / Popis	Skladová dostupnost
	Connector M23 (S2BG12), 1 m cable (incremental) Obj. číslo: 11072792 Shielded connection cable with M23-female connector (12-pin) and wire end sleeves for incremental encoders with sensor outputs	na dotaz
