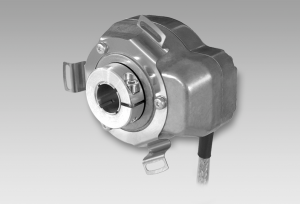

ITD 20 A 4 Y120

ITD 20 A 4 Y120
  • Encoder with hollow shaft ø10...16 mm
  • Max. 2048 pulses per revolution
  • Optical sensing method
  • Mounting by torque support
  • TTL or HTL output signals
  • Extended operating temperature range
  • Tangential cable output
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 5 VDC ±5 %
  • 8...26 VDC
Ochrana proti přepólování: Yes
Spotřeba: ≤85 mA
Pulzů na otáčku: 200 - 2048
Referenční signál: Zero pulse, width 90°
Typ snímání: Optical
Výstupní frekvence: ≤120 kHz
Výstupní signál: A, B, N + inverted
Výstupní signál | rozhraní:
  • Linedriver/RS422
  • Push-pull short-circuit proof

Mechanické provedení

Rozměr (příruby): 60 x 72 mm
Typ hřídele:
  • ø10 mm (through hollow shaft)
  • ø12 mm (through hollow shaft)
  • ø14 mm (through hollow shaft)
  • ø16 mm (through hollow shaft)
Montážní sada: 019
Ochrana EN 60529: IP 65
Provozní rychlost:
  • ≤6000 rpm
  • ≤3000 rpm IP 65 (>70 °C)
Rozběhový točivý moment: ≤0.01 Nm (+20 °C)
Materiál:
  • Housing: aluminium
  • Shaft: stainless steel
Pracovní teplota: -20...+100 °C
Relativní vlhkost: 90 % non-condensing
Odolnost:
  • EN 60068-2-6
  • Vibration 10 g, 55-2000 Hz
  • EN 60068-2-27
  • Shock 100 g, 11 ms
Připojení: Cable 1 m
Přibližná hmotnost: 300 g
