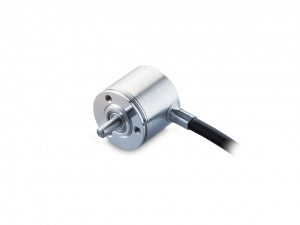

ITD 01 B14
- Kompaktní enkodér s hřídeli ø4 mm
- Max. 1024 pulsů na otáčku
- Optické snímání
- Vnější průměr 24 mm
- výstupní signály TTL nebo HTL
- Kabelový výstup radiální nebo axiální
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: |
|
| Ochrana proti přepólování: | Yes |
| Spotřeba: | ≤25 mA |
| Pulzů na otáčku: | 30 - 1024 |
| Referenční signál: | Zero pulse, width 90° |
| Typ snímání: | Optical |
| Výstupní frekvence: | ≤100 kHz |
| Výstupní signál: | A 90° B, N + inverted |
| Výstupní signál | rozhraní: |
|
Mechanické provedení
| Rozměr (příruby): | ø24 mm |
| Typ hřídele: | ø4 mm solid shaft |
| Přípustné zatížení hřídele: |
|
| Příruba: | Synchro flange |
| Ochrana EN 60529: | IP 54 |
| Provozní rychlost: | ≤18000 rpm |
| Rozběhový točivý moment: | ≤0.006 Nm (+20 °C) |
| Materiál: |
|
| Pracovní teplota: | -20...+85 °C |
| Relativní vlhkost: | 90 % non-condensing |
| Odolnost: |
|
| Připojení: | Cable 1 m |
| Přibližná hmotnost: | 50 g |
Ke stažení
Datový list
Rychlý start
Prohlášení o shodě
