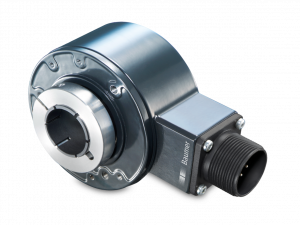

HS35S - Sine

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Robustní konstrukce s třídou ochrany až IP67
Odolnost proti nárazům do 200 g
Izolační vložka pro prevenci poškození ložisek vysokým zatížením na hřídeli
Široký rozsah napájení 4,75...30 VDC
Přesnost ≤60 obloukových vteřin pro dokonalou kontrolu procesu
Patentovaná technologie LowHarmonics®
Vynikající kvalita signálu pro vynikající řízení rychlosti

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Technik specialista pro průmyslové enkodéry
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	4.75...30 VDC
Ochrana proti přepólování:	Yes
Spotřeba:	≤90 mA
Počet sinusových cyklů za jednu otáčku:	1024 - 5000
Přesnost:	≤60 arc-seconds
Typ snímání:	Optical
Výstupní frekvence:	≤180 kHz (-3 dB)
Výstupní signál:	A+, A-, B+, B-, Z+, Z-
Výstupní signál \| rozhraní:	SinCos 1 Vpp
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	UL approval / E240061 RoHS compliant EU guideline 2011/65/EC CE

Mechanické provedení

Rozměr (příruby):	ø3.15" (ø80 mm)
Typ hřídele:	ø0.375...1" (ø9.525...25.4 mm) (through hollow shaft isolated)
Házivost hřídele:	0.0016" (0.04 mm) TIR max.
Přípustné vychýlení:	0.004" (0.1016 mm) radial TIR (end of shaft) 0.01" (0.254 mm) axial
Ochrana EN 60529:	IP 54 IP 65 IP 67
Provozní rychlost:	≤5000 rpm (see temperature diagram)
Ložiska:	52100 SAE high carbon steel (ABEC 5)
Rozběhový točivý moment:	≤3 in-oz (77 °F, IP 65) ≤0.02 Nm (+25 °C, IP 65)
Moment setrvačnosti rotoru:	2.3 oz-in² (420 gcm²)
Životnost:	Bearing: typ. 13 billion rev. (89000 h/2500 rpm)
Materiál:	Housing: aluminium, powder-coated Shaft: stainless steel
Pracovní teplota:	-40...+212 °F (-40...+100 °C), (fixed cable): see temperature diagram
Relativní vlhkost:	98 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 20 g, 60-2000 Hz EN 60068-2-27 Shock 200 g, 6 ms
Připojení:	MIL-connector, 10-pin Cable (AWG26 wire)
Přibližná hmotnost:	23 oz. 660 g

Nákresy

Výkresy

HS35S_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:05:03)
Tether_arm_T1_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:14:51)
Tether_arm_T3_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:14:51)
Tether_arm_T4_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:14:52)
Tether_arm_T5_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:14:52)
TETHER_ARM_adjustable_length_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:14:51)
Reduziereinsatz_HS35_fuer_Gesamtgeraet_HS35_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:14:06)
11075459_STAUBSCHUTZDECKELSATZ_HS35P_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 11:18:08)
Schutzkorb_Einzelteile_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:14:33)
example_mounting_tether_arm.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:02:00)
example_mounting_dust_cap_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:02:00)
example_mounting_safety_cover.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:02:00)

Ke stažení

Datový list

Data sheet – HS35S - Sine | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:29:26)
Data sheet – HS35S - Sine | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:29:26)

Rychlý start

HS35 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-11 11:29:26)
Protective cage HS35 | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:10:20)
Protective cage HS35 | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:07:30)

Certifikáty/ osvědčení

UL certificate E240061 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:26:34)

Prohlášení o shodě

DoC / CoC - HS35S | stáhnout | zobrazit (BG/CZ/DE/DK/EN/ES/FI/FR/GR/HU/KO/LT/LV/NL/NO/PL/PT/RO/SI/SK, pdf, 2025-04-11 11:29:26)

CAD

Tether T1 - 3D drawing / PDF | stáhnout | zobrazit (pdf, 2025-04-11 11:41:05)
Tether T1 - 3D drawing / STEP | stáhnout (zip, 2025-07-11 19:44:19)
Tether T3 - 3D drawing / PDF | stáhnout | zobrazit (pdf, 2025-04-11 11:41:05)
Tether T3 - 3D drawing / STEP | stáhnout (zip, 2025-07-11 19:44:19)
Tether T4 - 3D drawing / PDF | stáhnout | zobrazit (pdf, 2025-04-11 11:41:05)
Tether T4 - 3D drawing / STEP | stáhnout (zip, 2025-07-11 19:44:19)
Tether T5 - 3D drawing / PDF | stáhnout | zobrazit (pdf, 2025-04-11 11:41:05)
Tether T5 - 3D drawing / STEP | stáhnout (zip, 2025-07-11 19:44:20)
HS35 3D drawing cable, ø25.4 mm, IP54/IP65 / PDF | stáhnout | zobrazit (pdf, 2025-04-11 11:29:26)
HS35 3D drawing cable, ø25.4 mm, IP54/IP65 / STEP | stáhnout (zip, 2025-07-11 17:00:30)
HS35 3D drawing cable, ø25.4 mm, IP67 / PDF | stáhnout | zobrazit (pdf, 2025-04-11 11:29:26)
HS35 3D drawing cable, ø25.4 mm, IP67 / STEP | stáhnout (zip, 2025-07-11 17:00:30)
HS35 3D drawing connector 7-pin, ø25.4 mm, IP54/IP65 / PDF | stáhnout | zobrazit (pdf, 2025-04-11 11:29:26)
HS35 3D drawing connector 7-pin, ø25.4 mm, IP54/IP65 / STEP | stáhnout (zip, 2025-07-11 17:00:29)
HS35 3D drawing connector 10-pin, ø25.4 mm, IP67 / PDF | stáhnout | zobrazit (pdf, 2025-04-11 11:29:26)
HS35 3D drawing connector 10-pin, ø25.4 mm, IP67 / STEP | stáhnout (zip, 2025-07-11 17:00:30)
HS35 3D drawing connector 10-pin, ø25.4 mm, IP54/IP65 / PDF | stáhnout | zobrazit (pdf, 2025-04-11 11:29:26)
HS35 3D drawing connector 10-pin, ø25.4 mm, IP54/IP65 / STEP | stáhnout (zip, 2025-07-11 17:00:29)
HS35 3D drawing connector 10-pin, ø25.4 mm, IP67 / PDF | stáhnout | zobrazit (pdf, 2025-04-11 11:29:26)
HS35 3D drawing connector 10-pin, ø25.4 mm, IP67 / STEP | stáhnout (zip, 2025-07-11 17:00:30)
Reducer insert HS35 ø0.375” (ø9.525 mm) - 3D drawing / STEP | stáhnout (zip, 2025-07-11 16:59:58)
Reducer insert HS35 ø0.50” (ø12.7 mm) - 3D drawing / STEP | stáhnout (zip, 2025-07-11 17:00:31)
Reducer insert HS35 ø0.625” (ø15.875 mm) - 3D drawing / STEP | stáhnout (zip, 2025-07-11 17:00:32)
Reducer insert HS35 ø0.75” (ø19.05 mm) - 3D drawing / STEP | stáhnout (zip, 2025-07-11 16:59:57)
Reducer insert HS35 ø0.87” (ø22.225 mm) - 3D drawing / STEP | stáhnout (zip, 2025-07-11 16:59:58)
Reducer insert HS35 ø10 mm - 3D drawing / STEP | stáhnout (zip, 2025-07-11 17:00:31)
Reducer insert HS35 ø12 mm - 3D drawing / STEP | stáhnout (zip, 2025-07-11 17:00:31)
Reducer insert HS35 ø14 mm - 3D drawing / STEP | stáhnout (zip, 2025-07-11 17:00:32)
Reducer insert HS35 ø15 mm - 3D drawing / STEP | stáhnout (zip, 2025-07-11 17:00:32)
Reducer insert HS35 ø16 mm - 3D drawing / STEP | stáhnout (zip, 2025-07-11 17:00:33)
Reducer insert HS35 ø18 mm - 3D drawing / STEP | stáhnout (zip, 2025-07-11 16:59:57)
Reducer insert HS35 ø20 mm - 3D drawing / STEP | stáhnout (zip, 2025-07-11 16:59:57)
Protective cover HS35 - 3D drawing / STEP | stáhnout (zip, 2025-07-11 19:44:18)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Foto	Produkt (19)
	Dust cap HS35 Obj. číslo: 11075459
	Protective cage HS35 Obj. číslo: 11080884
	Reducer insert HS35 ø0.375" (ø9.525 mm) Obj. číslo: 11084462
	Reducer insert HS35 ø0.50" (ø12.7 mm) Obj. číslo: 11078636
	Reducer insert HS35 ø0.625" (ø15.875 mm) Obj. číslo: 11080114
	Reducer insert HS35 ø0.75" (ø19.05 mm) Obj. číslo: 11078639
	Reducer insert HS35 ø0.87" (ø22.225 mm) Obj. číslo: 11078654
	Reducer insert HS35 ø10 mm Obj. číslo: 11087744
	Reducer insert HS35 ø12 mm Obj. číslo: 11087745
	Reducer insert HS35 ø14 mm Obj. číslo: 11087746
	Reducer insert HS35 ø15 mm Obj. číslo: 11148651
	Reducer insert HS35 ø16 mm Obj. číslo: 11087747
	Reducer insert HS35 ø18 mm Obj. číslo: 11087748
	Reducer insert HS35 ø20 mm Obj. číslo: 11087750
	Torque arm T1 Obj. číslo: 11076339
	Torque arm T3 Obj. číslo: 11075692
	Torque arm T4 Obj. číslo: 11075690
	Torque arm T5 Obj. číslo: 11071506
	Torque arm T6 Obj. číslo: 11167978

Konektory a kabely

Další podobné produkty naleznete v kategorii: MIL a další standardní konektory / kabely

Foto	Produkt (4)
	CNAC 29H 10-pin Mil Spec Mating Connector + cable L=10 ft (3.05 m) Obj. číslo: 11078307
	CNAC 29H 10-pin Mil Spec Mating Connector + cable L=20 ft (6.10 m) Obj. číslo: 11078427
	CNAC 29H 10-pin Mil Spec Mating Connector + cable L=30 ft (9.15 m) Obj. číslo: 11078428
	NAC 29H 10-pin Mil Spec Mating Connector Obj. číslo: 11126235
