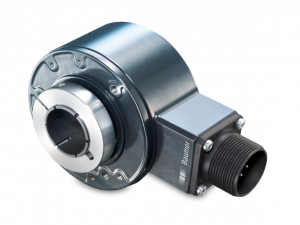

HS35F

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Robustní průmyslový enkodér s krytím až IP67
Odolnost proti nárazům do 200 g
Izolační vložka pro prevenci poškození ložisek vysokým zatížením na hřídeli
Široký rozsah napájení 4,75...30 VDC
Přesnost ≤60 obloukových vteřin pro dokonalou kontrolu procesu
Max. 80000 pulsů na otáčku

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový manažer
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	4.75...30 VDC
Ochrana proti přepólování:	Yes
Spotřeba:	≤40 mA (24 VDC) ≤130 mA (4.75 VDC) + output load, max. 250 mA
Pulzů na otáčku:	1024 - 80000
Přesnost:	≤60 arc-seconds
Typ snímání:	Optical
Výstupní frekvence:	≤300 kHz (TTL) ≤160 kHz (HTL)
Výstupní signál:	A, B, Z A, B, Z + complement, ½ cycle index gated with negative B channel
Výstupní signál \| rozhraní:	Linedriver (TTL, 7272) Vout = 5 V, short-circuit proof Push-pull (HTL, 7272) Vout = Vin, short-circuit proof
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	UL approval / E240061 RoHS compliant EU guideline 2011/65/EC CE

Mechanické provedení

Rozměr (příruby):	ø3.15" (ø80 mm)
Typ hřídele:	ø0.375...1" (ø9.525...25.4 mm) (through hollow shaft isolated)
Házivost hřídele:	0.0016" (0.04 mm) TIR max.
Přípustné vychýlení:	0.004" (0.1016 mm) radial TIR (end of shaft) 0.01" (0.254 mm) axial
Ochrana EN 60529:	IP 54 IP 65 IP 67
Provozní rychlost:	≤5000 rpm (see temperature diagram)
Ložiska:	52100 SAE high carbon steel (ABEC 5)
Rozběhový točivý moment:	≤3 in-oz (77 °F, IP 65) ≤0.02 Nm (+25 °C, IP 65)
Moment setrvačnosti rotoru:	2.3 oz-in² (420 gcm²)
Životnost:	Bearing: typ. 13 billion rev. (89000 h/2500 rpm)
Materiál:	Housing: aluminium, powder-coated Shaft: stainless steel
Pracovní teplota:	-40...+212 °F (-40...+100 °C), (fixed cable): see temperature diagram
Relativní vlhkost:	98 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 20 g, 60-2000 Hz EN 60068-2-27 Shock 200 g, 6 ms
Připojení:	MIL-connector, 7-pin MIL-connector, 10-pin Cable (AWG26 wire)
Přibližná hmotnost:	23 oz. 660 g
