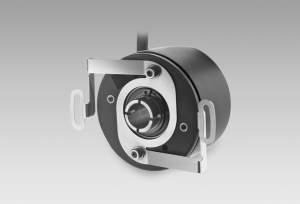

GI341

GI341

Enkodér se zaslepenou nebo průchozí dutou hřídelí ø10...15 mm
Max. 2048 pulsů na otáčku
Optické snímání
Příruba a pouzdro vyrobené z high-tech plastů
Tangenciální výstup kabelu
K dispozici s komutačními signály
Montážní hloubka 40 mm

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Ondřej Štěpánek

Produktový manažer
BAUMER

Ondřej Štěpánek - QR Kontakt

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±10 % 4.75...30 VDC 10...30 VDC
Ochrana proti přepólování:	Yes (4.75...30 VDC)
Spotřeba:	≤30 mA (24 VDC) ≤60 mA (5 VDC)
Pulzů na otáčku:	5 - 2048
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤150 kHz
Výstupní signál:	A 90° B, N + inverted
Výstupní signál \| rozhraní:	Linedriver/RS422 TTL Push-pull short-circuit proof
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-4
Schválení:	UL approval / E63076

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø10...15 mm (blind hollow shaft)
Ochrana EN 60529:	IP 54
Provozní rychlost:	≤6000 rpm
Rozběhový točivý moment:	≤0.015 Nm (+25 °C)
Moment setrvačnosti rotoru:	60 gcm²
Materiál:	Housing: carbon-fiber reinforced polyamide
Pracovní teplota:	-20...+80 °C
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 16-2000 Hz EN 60068-2-27 Shock 200 g, 6 ms
Připojení:	Cable 1 m
Přibližná hmotnost:	150 g

Nákresy

Výkresy

GI341-MZ-X-01_EN.png | stáhnout (png, 2025-07-11 22:51:09)
GI342-MZ-X-01.png | stáhnout (png, 2025-07-11 22:51:34)

Ke stažení

Datový list

GI342 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:28:52)
GI342 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:28:52)

Rychlý start

GI341, GI342 | stáhnout | zobrazit (DE/EN/FR/IT/ES, pdf, 2025-04-11 11:28:52)

Certifikáty/ osvědčení

UL certificate E63076 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:26:34)

Prohlášení o shodě

GI341, GI342 | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 11:28:52)

Příslušenství

Obsahuje:Montážní příslušenství

Montážní příslušenství

Foto	Produkt (4)
	Rubber buffer element 7.5 mm long, as torque support (Z 119.036) Obj. číslo: 11034094
	Shoulder screw M5 as torque support (Z 119.040) Obj. číslo: 11034097
	Spring coupling for encoders with ø58 mm housing (Z 119.023) Obj. číslo: 10157338
	Spring coupling for motor’s fan guard (Z 119.068) Obj. číslo: 11034117
