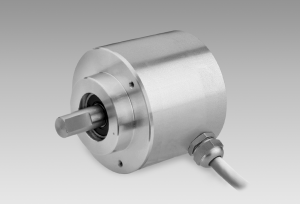

GF355

GF355
  • Encoder with clamping flange
  • Stainless steel design V4A
  • Optical sensing method
  • Max. 6000 pulses per revolution
  • Clamping flange with solid shaft ø10 mm
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 5 VDC ±10 %
  • 4.75...30 VDC
  • 10...30 VDC
Ochrana proti přepólování: Yes (4.75...30 VDC)
Spotřeba:
  • ≤30 mA (24 VDC)
  • ≤60 mA (5 VDC)
Pulzů na otáčku: 5 - 6000
Referenční signál: Zero pulse, width 90°
Typ snímání: Optical
Výstupní frekvence: ≤150 kHz
Výstupní signál: A 90° B, N + inverted
Výstupní signál | rozhraní:
  • Linedriver/RS422
  • Push-pull short-circuit proof
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-4
Schválení: UL approval / E63076

Mechanické provedení

Rozměr (příruby): ø58 mm
Typ hřídele: ø10 mm solid shaft (clamping flange)
Přípustné zatížení hřídele:
  • ≤20 N axial
  • ≤40 N radial
Příruba: Clamping flange
Ochrana EN 60529: IP 67
Provozní rychlost: ≤10000 rpm
Rozběhový točivý moment: ≤0.03 Nm (+25 °C, IP 67)
Moment setrvačnosti rotoru: 14.5 gcm²
Materiál:
  • Housing: stainless steel 1.4404
  • Flange: stainless steel 1.4404
Pracovní teplota: -25...+85 °C
Relativní vlhkost: 95 % non-condensing
Odolnost:
  • EN 60068-2-6
  • Vibration 10 g, 16-2000 Hz
  • EN 60068-2-27
  • Shock 200 g, 6 ms
Připojení:
  • Cable 1 m
  • Cable 1.5 m
Přibližná hmotnost: 500 g
