GE355

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Výroba tohoto produktu byla ukončena nebo je dlouhodobě nedostupný, pokud potřebujete vybrat alternativu kontaktujte naši technickou podporu.

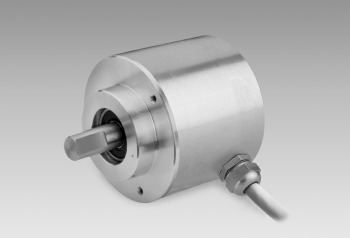

Enkodér s upínací přírubou
Provedení z nerezové oceli
Optické snímání
Max. 6000 pulsů na otáčku
Hřídel ø10 mm s upínací přírubou

Výrobce: Baumer Electric AG

Dostupnost: nedostupné

Tento produkt již není dostupný protože výroba tohoto produktu byla ukončena nebo je dlouhodobě nedostupný. Pokud potřebujete vybrat alternativu, kontaktujte naši technickou podporu, rádi vám pomůžeme.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Technik specialista pro průmyslové enkodéry
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Výroba tohoto produktu byla ukončena nebo je dlouhodobě nedostupný, pokud potřebujete vybrat alternativu kontaktujte naši technickou podporu.

Napájecí napětí:	5 VDC ±10 % 4.75...30 VDC 10...30 VDC
Ochrana proti přepólování:	Yes (4.75...30 VDC)
Spotřeba:	≤30 mA (24 VDC) ≤60 mA (5 VDC)
Pulzů na otáčku:	5 - 6000
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤150 kHz
Výstupní signál:	A 90° B, N + inverted
Výstupní signál \| rozhraní:	Linedriver/RS422 Push-pull short-circuit proof
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-4
Schválení:	UL approval / E63076

Mechanické provedení

Výroba tohoto produktu byla ukončena nebo je dlouhodobě nedostupný, pokud potřebujete vybrat alternativu kontaktujte naši technickou podporu.

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø10 mm solid shaft (clamping flange)
Přípustné zatížení hřídele:	≤20 N axial ≤40 N radial
Příruba:	Clamping flange
Ochrana EN 60529:	IP 67
Provozní rychlost:	≤10000 rpm
Rozběhový točivý moment:	≤0.03 Nm (+25 °C, IP 67)
Moment setrvačnosti rotoru:	14.5 gcm²
Materiál:	Housing: stainless steel 1.4305 Flange: stainless steel 1.4305
Pracovní teplota:	-25...+85 °C
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 16-2000 Hz EN 60068-2-27 Shock 200 g, 6 ms
Připojení:	Cable 1 m Cable 1.5 m
Přibližná hmotnost:	500 g

Nákresy

Výkresy

Výroba tohoto produktu byla ukončena nebo je dlouhodobě nedostupný, pokud potřebujete vybrat alternativu kontaktujte naši technickou podporu.

GE355-MZ-X-01.png | stáhnout (png, 2021-06-11 10:39:51)

Ke stažení

Datový list

Výroba tohoto produktu byla ukončena nebo je dlouhodobě nedostupný, pokud potřebujete vybrat alternativu kontaktujte naši technickou podporu.

GE355 | stáhnout | zobrazit (DE, pdf, 2020-10-07 12:10:32)
GE355 | stáhnout | zobrazit (EN, pdf, 2020-10-07 12:10:32)

Rychlý start

Výroba tohoto produktu byla ukončena nebo je dlouhodobě nedostupný, pokud potřebujete vybrat alternativu kontaktujte naši technickou podporu.

GI-GE-G0355-356 / Assignment C2, C3, C4, C5 | stáhnout | zobrazit (DE/EN, pdf, 2022-11-22 10:08:10)
GI-GE-G0355-356 / Assignment C0, C1 | stáhnout | zobrazit (DE/EN, pdf, 2022-11-22 10:08:09)

Certifikáty/ osvědčení

Výroba tohoto produktu byla ukončena nebo je dlouhodobě nedostupný, pokud potřebujete vybrat alternativu kontaktujte naši technickou podporu.

UL certificate E63076 | stáhnout | zobrazit (EN, pdf, 2020-10-07 12:13:41)

Prohlášení o shodě

Výroba tohoto produktu byla ukončena nebo je dlouhodobě nedostupný, pokud potřebujete vybrat alternativu kontaktujte naši technickou podporu.

DoC / CoC - GI33x, GI35x, GE333, GE355, GF333, GF355, G25 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2022-11-21 10:49:58)
