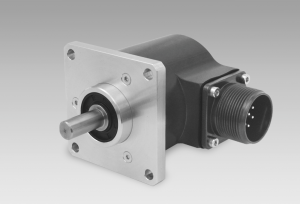

G25

G25

Robusní konstrukce s třídou ochrany až IP67
Zatížení hřídele až 670N (150 lbs)
Odolnost proti nárazům do 100 g
Provozní teplota -30...+100 °C
Max. 6000 pulsů na otáčku bez interpolace

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Ondřej Štěpánek

Produktový manažer
BAUMER

Ondřej Štěpánek - QR Kontakt

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±10 % 4.75...30 VDC
Ochrana proti přepólování:	Yes (4.75...30 VDC)
Spotřeba:	≤30 mA (24 VDC) ≤60 mA (5 VDC)
Pulzů na otáčku:	5 - 6000
Typ snímání:	Optical
Výstupní frekvence:	≤150 kHz
Výstupní signál:	A, B, Z A, B, Z + inverted
Výstupní signál \| rozhraní:	Linedriver/RS422 Push-pull short-circuit proof
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-4

Mechanické provedení

Rozměr (příruby):	2.5 x 2.5" (63.5 x 63.5 mm)
Typ hřídele:	ø0.375" (ø9.52 mm) solid shaft
Přípustné zatížení hřídele:	≤80 lbs (350 N) axial/radial ≤100 lbs (450 N) axial or ≤150 lbs (670 N) radial
Životnost ložiska:	1.6 x 10¹⁰ rev. at 10 % of rated shaft loading (8 lbs axial/radial)
Příruba:	Clamping flange square 2.5" x 2.5" (63.5 x 63.5 mm)
Ochrana EN 60529:	IP 54 (without shaft seal) IP 67 (with shaft seal)
Provozní rychlost:	≤10000 rpm (IP 54) ≤6000 rpm (IP 67)
Rozběhový točivý moment:	≤0.015 Nm (+25 °C, IP 54) ≤0.03 Nm (+25 °C, IP 67)
Moment setrvačnosti rotoru:	14.5 gcm²
Materiál:	Housing: aluminium Flange: aluminium
Pracovní teplota:	-30...+100 °C (5 VDC) -30...+85 °C (24 VDC)
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 10-2000 Hz EN 60068-2-27 Shock 100 g, 6 ms
Připojení:	MIL-connector, 7-pin MIL-connector, 10-pin Cable 1 m
Přibližná hmotnost:	12.5 oz. 350 g

Nákresy

Výkresy

G25-MZ-X-01.png | stáhnout (png, 2025-07-11 22:40:23)
G25-MZ-X-02.png | stáhnout (png, 2025-07-11 22:40:36)

Ke stažení

Datový list

G25 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:28:42)
G25 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:28:42)

Rychlý start

G25 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-11 11:28:42)

Prohlášení o shodě

DoC / CoC - GI33x, GI35x, GE333, GE355, GF333, GF355, G25 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:28:59)

Příslušenství

Obsahuje:Konektory a kabely

Konektory a kabely

Další podobné produkty naleznete v kategorii: MIL a další standardní konektory / kabely

Foto	Produkt (1)
	MIL connector, 10-pin, 5 m cable (Z 172.005) Obj. číslo: 11034303
