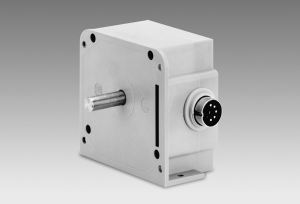

G 305

G 305

Cenově výhodný enkodér
Optické snímání
Až 120 pulsů na otáčku s jednou nebo dvěma pulzními stopami
Pouzdro pro přímou montáž měřicího kolečka
Hřídel na jedné nebo obou stranách
Všestranné možnosti montáže

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Ondřej Štěpánek

Produktový manažer
BAUMER

Ondřej Štěpánek - QR Kontakt

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	10...30 VDC
Spotřeba:	≤40 mA
Pulzů na otáčku:	5 - 120
Typ snímání:	Optical
Výstupní frekvence:	≤10 kHz (1 track) ≤6 kHz (2 tracks)
Výstupní signál:	A or A 90° B
Výstupní signál \| rozhraní:	Push-pull short-circuit proof

Mechanické provedení

Rozměr (příruby):	62.5 x 70 mm
Typ hřídele:	ø7 mm solid shaft single / dual shaft
Přípustné zatížení hřídele:	≤5 N axial ≤10 N radial
Ochrana EN 60529:	IP 30 (with housing connector) IP 52 (with PG cable)
Provozní rychlost:	≤6000 rpm
Materiál:	Housing: plastic, glass-fibre reinforced
Pracovní teplota:	0...+60 °C
Relativní vlhkost:	95 % non-condensing
Připojení:	Connector M18, 5-pin Cable 2 m
Přibližná hmotnost:	130 g

Nákresy

Výkresy

G305-MZ-X-01.png | stáhnout (png, 2025-07-11 22:41:28)

Ke stažení

Datový list

G 305 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:28:42)
G 305 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:28:42)

Rychlý start

G 305 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-11 11:28:42)

Prohlášení o shodě

G 305 | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 11:28:40)

Příslušenství

Obsahuje:Konektory a kabely

Konektory a kabely

Další podobné produkty naleznete v kategorii: MIL a další standardní konektory / kabely

Foto	Produkt (4)
	Female connector M18, 5-pin, 10 m cable (Z 127.006) Obj. číslo: 10129304
	Female connector M18, 5-pin, 2 m cable (Z 127.002) Obj. číslo: 10126835
	Female connector M18, 5-pin, 5 m cable (Z 127.004) Obj. číslo: 10126038
	Female connector M18, 5-pin, without cable (Z 127.001) Obj. číslo: 11034148
