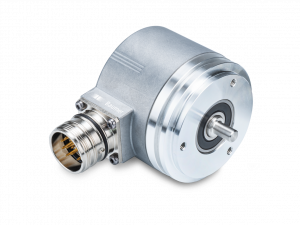

EN580E.IL-SU06.GB1T2.02048.K

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Velikost ø58 mm
Precizní optické snímání
Výstupní signál TTL
2048 pulsů na otáčku
Připojení: Konektor M23, 12 pinový (CCW)

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový manažer
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±5 %
Ochrana proti přepólování:	Yes
Odolnost proti zkratu:	Yes (max. 1 s and 1 signal)
Spotřeba:	≤70 mA
Pulzů na otáčku:	2048
Fázový posun:	90 ° ±10°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90° ±10 %
Typ snímání:	Optical
Výstupní frekvence:	≤300 kHz (TTL)
Výstupní signál:	A+, B+, R+, A-, B-, R-
Výstupní signál \| rozhraní:	TTL/RS422
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-4
Schválení:	UL-Listing: E217823

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø6 x 10 mm, solid shaft with flat
Přípustné zatížení hřídele:	≤40 N axial ≤80 N radial
Příruba:	Synchro flange
Ochrana EN 60529:	IP 54 (flange side) IP 65 (housing side)
Provozní rychlost:	≤6000 rpm (+25 °C)
Rozběhový točivý moment:	≤0.02 Nm
Materiál:	Housing: aluminium Solid shaft: stainless steel
Pracovní teplota:	-25...+100 °C (see general information)
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 30 g, 10-2000 Hz EN 60068-2-27 Shock 100 g, 11 ms
Připojení:	Flange connector M23, 12-pin, CCW
Přibližná hmotnost:	300 g

Nákresy

Výkresy

EN580E-SU-IL-M23-CCW-MZ-X-01.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:40)

Ke stažení

Datový list

Data sheet – EN580E.IL-SU06.GB1T2.02048.K | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:26:25)
Data sheet – EN580E.IL-SU06.GB1T2.02048.K | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:26:25)

Rychlý start

EN580E.IL | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 11:26:24)

Certifikáty/ osvědčení

UL-Listing: E217823 | stáhnout | zobrazit (pdf, 2025-04-11 11:26:34)

CAD

EN580E.IL - solid shaft with synchro flange, flange connector M23 | stáhnout (zip, 2025-07-11 22:14:20)

Příslušenství

Obsahuje:Montážní příslušenství Kabely s volným koncem Odměřovací kolečka

Montážní příslušenství

Foto	Produkt (10)
	Bellows coupling (D1=06 / D2=10) Obj. číslo: 11050507
	Coupling CPS25 (L=19, D1=06 / D2=06) Obj. číslo: 11065916
	Coupling CPS25 (L=19, D1=10 / D2=06) Obj. číslo: 11065922
	Coupling CPS37 (L=24, D1=06 / D2=06) Obj. číslo: 11069333
	Coupling CPS37 (L=24, D1=10 / D2=06) Obj. číslo: 11069337
	Mounting adaptor Obj. číslo: 10117667
	Set of eccentric fixings for mounting clamp (10117667) Obj. číslo: 10117668
	Set of eccentric fixings type A Obj. číslo: 11065545
	Spring washer coupling (D1=6 / D2=10) Obj. číslo: 10141132
	Spring washer coupling (D1=6 / D2=6) Obj. číslo: 10141131

Kabely s volným koncem

Foto	Produkt (8)
	Connector M23 (S2BG12), 1 m cable (incremental) Obj. číslo: 11072792
	Connector M23 (S2BG12), 10 m cable (incremental) Obj. číslo: 11072815
	Connector M23 (S2BG12), 2 m cable (incremental) Obj. číslo: 11072796
	Connector M23 (S2BG12), 5 m cable (incremental) Obj. číslo: 11072804
	Female connector M23, 12-pin, CW, with cable 1 m Obj. číslo: 11095302
	Female connector M23, 12-pin, CW, with cable 10 m Obj. číslo: 11100431
	Female connector M23, 12-pin, CW, with cable 2 m Obj. číslo: 11100408
	Female connector M23, 12-pin, CW, with cable 5 m Obj. číslo: 11100430

Odměřovací kolečka

Další podobné produkty naleznete v kategorii: Měřicí kolečka

Foto	Produkt (2) / Popis	Skladová dostupnost
	MR241.06D Obj. číslo: 11033278 Obvod 20 cm Profil povrchu: Hladký Materiál povrchu: Hytrel (TPE-E) Otvor ø6 mm	12 ks
	MR261.06A Obj. číslo: 11033288 Obvod 20 cm Profil povrchu: Pryžové stopky Materiál povrchu: Nitril (NBR) Otvor ø6 mm	5 ks
