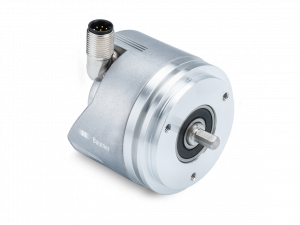

EN580E.IL-SU06.GA1H1.04096.K

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Velikost ø58 mm
Precizní optické snímání
Uspořádání výstupního signálu HTL
4096 pulsů na otáčku
Vysoká flexibilita připojení díky flexibilnímu konektoru M12

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Technik specialista pro průmyslové enkodéry
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	8...30 VDC
Ochrana proti přepólování:	Yes
Odolnost proti zkratu:	Yes
Spotřeba:	≤70 mA
Pulzů na otáčku:	4096
Fázový posun:	90 ° ±10°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90° ±10 %
Typ snímání:	Optical
Výstupní frekvence:	≤160 kHz (HTL)
Výstupní signál:	A+, B+, R+, A-, B-, R-
Výstupní signál \| rozhraní:	HTL/push-pull
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-4
Schválení:	UL-Listing: E217823

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø6 x 10 mm, solid shaft with flat
Přípustné zatížení hřídele:	≤40 N axial ≤80 N radial
Příruba:	Synchro flange
Ochrana EN 60529:	IP 54 (flange side) IP 65 (housing side)
Provozní rychlost:	≤6000 rpm (+25 °C)
Rozběhový točivý moment:	≤0.02 Nm
Materiál:	Housing: aluminium Solid shaft: stainless steel
Pracovní teplota:	-25...+100 °C (see general information)
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 30 g, 10-2000 Hz EN 60068-2-27 Shock 100 g, 11 ms
Připojení:	Connector M12, 8-pin, flexible
Přibližná hmotnost:	300 g

Nákresy

Výkresy

EN580E-SU-M12-MZ-X-01.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:41)
EN580E-SU-M12-MZ-X-02.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:41)

Ke stažení

Datový list

Data sheet – EN580E.IL-SU06.GA1H1.04096.K | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:26:25)
Data sheet – EN580E.IL-SU06.GA1H1.04096.K | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:26:25)

Rychlý start

EN580E.IL | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 11:26:24)

Certifikáty/ osvědčení

UL-Listing: E217823 | stáhnout | zobrazit (pdf, 2025-04-11 11:26:34)

CAD

EN580E.IL - solid shaft with synchro flange, connector M12 | stáhnout (zip, 2025-07-11 22:14:19)

Příslušenství

Obsahuje:Montážní příslušenství Kabely s volným koncem Kabely Odměřovací kolečka

Montážní příslušenství

Foto	Produkt (10)
	Bellows coupling (D1=06 / D2=10) Obj. číslo: 11050507
	Coupling CPS25 (L=19, D1=06 / D2=06) Obj. číslo: 11065916
	Coupling CPS25 (L=19, D1=10 / D2=06) Obj. číslo: 11065922
	Coupling CPS37 (L=24, D1=06 / D2=06) Obj. číslo: 11069333
	Coupling CPS37 (L=24, D1=10 / D2=06) Obj. číslo: 11069337
	Mounting adaptor Obj. číslo: 10117667
	Set of eccentric fixings for mounting clamp (10117667) Obj. číslo: 10117668
	Set of eccentric fixings type A Obj. číslo: 11065545
	Spring washer coupling (D1=6 / D2=10) Obj. číslo: 10141132
	Spring washer coupling (D1=6 / D2=6) Obj. číslo: 10141131

Kabely s volným koncem

Další podobné produkty naleznete v kategorii: Kabely a konektory

Produkt (6) / Popis	Délka kabelu	Skladová dostupnost
CAM12.A8-11232237 Obj. číslo: 11232237 M12, samice, A-kódování, 8-pólů; PUR, 200 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	2 m	na dotaz
CAM12.A8-11233244 Obj. číslo: 11233244 M12, samice, A-kódování, 8-pólů; PUR, 500 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	5 m	na dotaz
CAM12.A8-11233245 Obj. číslo: 11233245 M12, samice, A-kódování, 8-pólů; PUR, 1000 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	10 m	na dotaz
CAM12.A8-11233250 Obj. číslo: 11233250 M12, samice, A-kódování, 8-pólů; PUR, 200 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	2 m	na dotaz
CAM12.A8-11233252 Obj. číslo: 11233252 M12, samice, A-kódování, 8-pólů; PUR, 500 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	5 m	na dotaz
CAM12.A8-11233253 Obj. číslo: 11233253 M12, samice, A-kódování, 8-pólů; PUR, 1000 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	10 m	na dotaz
