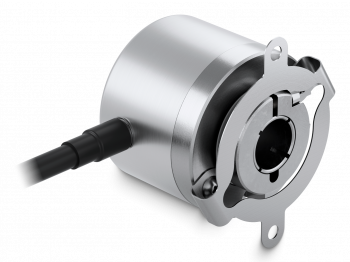

EN380.IL-B - Incremental encoder Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Compact encoder ø40 mm
Optical sensing method
Pulses per revolution up to 5000
Output signals HTL or TTL
Blind hollow shaft ø6 mm and ø12 mm
Maximum resistant against magnetic fields
Suitable for precise control of position and speed

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±5 % (TTL) 8...30 VDC (HTL)
Ochrana proti přepólování:	Yes
Odolnost proti zkratu:	Yes (TTL, max. 1 s and 1 signal) Yes (HTL)
Spotřeba (typicky):	60 mA (5 VDC, w/o load) 30 mA (24 VDC, w/o load)
Pulzů na otáčku:	1 - 5000
Further pulses per revolution:	Further pulse numbers up to 65536 on request
Fázový posun:	90 ° ±10°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90° ±10°
Typ snímání:	Optical
Výstupní frekvence:	≤160 kHz (HTL) ≤300 kHz (TTL)
Výstupní signál:	A+, B+, R+, A-, B-, R-
Výstupní signál \| rozhraní:	HTL/push-pull TTL/RS422
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-4
Schválení:	UL-Listing: E217823

Mechanické provedení

Rozměr (příruby):	ø40 mm
Typ hřídele:	ø6 mm (blind hollow shaft) ø12 mm (blind hollow shaft)
Přípustné zatížení hřídele:	≤20 N axial ≤20 N radial
Tolerance hřídele motoru:	± 0.1 mm (dynamic, radial / axial) ± 0.2 mm (static, radial / axial)
Příruba:	With stator coupling Torque pin
Ochrana EN 60529:	IP 54 IP 65
Provozní rychlost:	≤6000 rpm (≤+85 °C, IP54) ≤6000 rpm (≤+75 °C, IP65)
Rozběhový točivý moment:	≤0.3 Ncm (+20 °C)
Materiál:	Housing: aluminium Shaft: stainless steel
Pracovní teplota:	-25...+85 °C
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 10-2000 Hz EN 60068-2-27 Shock 100 g, 2 ms
Připojení:	Flylead connector M12, 8-pin, radial, length 0.3 m Cable radial, open cable end, length 1 m Cable radial, open cable end, length 2 m
Přibližná hmotnost:	100 g

Nákresy

Výkresy

EN380.IL-BFxx.xCxxx.xxxxx_MZ_91.pdf | stáhnout | zobrazit (pdf, 2025-05-27 12:52:13)
EN380.IL-BFxx.xE5xx.xxxxx_MZ_91.pdf | stáhnout | zobrazit (pdf, 2026-02-19 10:43:06)
EN380.IL-BGxx.xCxxx.xxxxx_MZ_91.pdf | stáhnout | zobrazit (pdf, 2025-05-27 12:52:11)
EN380.IL-BGxx.xE5xx.xxxxx_MZ_91.pdf | stáhnout | zobrazit (pdf, 2025-05-13 13:57:07)
EN380.IL-BHxx.xCxxx.xxxxx_MZ_91.pdf | stáhnout | zobrazit (pdf, 2025-05-27 12:52:10)
EN380.IL-BHxx.xE5xx.xxxxx_MZ_91.pdf | stáhnout | zobrazit (pdf, 2025-05-13 14:00:52)

Ke stažení

Datový list

Data sheet – EN380.IL-B | stáhnout | zobrazit (DE, pdf, 2026-03-12 11:44:06)
Data sheet – EN380.IL-B | stáhnout | zobrazit (EN, pdf, 2026-03-12 11:44:05)

Rychlý start

EN380.IL | stáhnout | zobrazit (EN/DE/FR, pdf, 2025-06-23 14:25:04)

Prohlášení o shodě

DoC / CoC - EN380 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-26 11:30:06)
