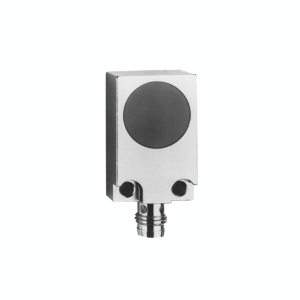

CFDM 20P1500/S35L - Capacitive proximity sensors

Objednací číslo: 10112672

Základní shrnutí:

5 mm
PNP make function (NO)
no
connector M8
-25 … 75 °C
IP 65

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do poptávky

Poradím vám

Ing. Martin Bulenínec

Produktový specialista
Průmyslové snímače Baumer

+420 734 153 954

martin.buleninec@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Nominální snímací vzdálenost Sn:	5 mm
Montážní typ:	Flush
Zemnící elektroda:	Yes
Teplotní drift:	± 15 % (+10 ... +70 °C)
Nastavení citlivosti:	No
Výstupní indikátor:	4 port LED
Typ měření:	Contactless

Oblasti použití

Detekce nevodivých materiálů:	Yes
Detekce naplnění přes stěnu nádoby:	Yes
Přímý kontakt s kapalinami:	No
Detekce objektu:	Yes

Elektrické parametry

Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	20 mA
Výstupní obvod:	PNP make function (NO)
Výstupní proud:	< 200 mA
Pokles napětí Vd:	< 1,5 VDC
Spínací frekvence:	< 50 Hz
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Typ:	Rectangular
Materiál pouzdra:	Brass nickel plated
Rozměry:	20 mm
Délka pouzdra:	35 mm
Způsoby připojení:	Connector M8

Okolní podmínky

Pracovní teplota:	-25 - +75 °C
Třída krytí:	IP 65
