CFAK 12N3140/KS35L - Capacitive proximity sensors
- 0,1 mm
- NPN break function (NC)
- no
- flylead connector M8, L=200 mm
- 50 °C
- IP 67
Objednací číslo: 11045948
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Speciální typ: | Liquid level sensor for wastewater |
| Nominální snímací vzdálenost Sn: | 0.1 mm |
| Montážní typ: | Non-flush |
| Zemnící elektroda: | No |
| Teplotní drift: | ± 20 % |
| Nastavení citlivosti: | No |
| Výstupní indikátor: | LED yellow |
| Typ měření: | Contact with medium |
Oblasti použití
| Detekce nevodivých materiálů: | No |
| Detekce naplnění přes stěnu nádoby: | No |
| Přímý kontakt s kapalinami: | Yes |
| Detekce objektu: | No |
Elektrické parametry
| Rozsah napájecího napětí +Vs: | 10 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 12 mA |
| Výstupní obvod: | NPN break function (NC) |
| Výstupní proud: | 200 mA |
| Pokles napětí Vd: | <2.5 VDC |
| Spínací frekvence: | 15 Hz |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Konstrukce: | Cylindrical threaded |
| Materiál pouzdra: | POM |
| Materiál (matička): | POM |
| Materiál (těsnění): | EPDM50 |
| Rozměry: | 12 mm |
| Délka pouzdra: | 39.5 mm |
| Způsoby připojení: | Flylead connector M8, L=200 mm |
Okolní podmínky
| Pracovní teplota: | 0 - +50 °C |
| Třída krytí: | IP 67 |
Nákresy
Výkresy

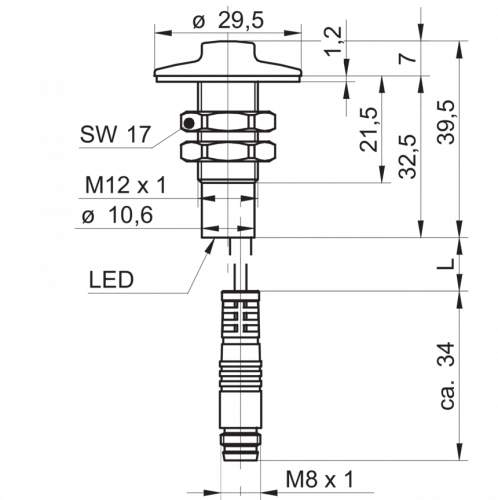

- 2537-CFAK_12P1140_KS35L.png | stáhnout (png, 2025-07-11 16:20:34)
Diagram připojení
- Zchn-0437-B.png | stáhnout (png, 2025-07-11 17:33:49)
Ke stažení
Datový list
Rychlý start
Certifikáty/ osvědčení
CAD
