CAM12.A3-11232855

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

M12, male, A-coded; 3-poles; TPE-S, 2500 cm, shielded, free cable end
Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage
Head A: IP65, IP68, IP69K
ECOLAB tested
Halogen free

Objednací číslo: 11232855
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Podpora

Podobné produkty

Parametry

Strana A

Hlava A: Připojení:	M12
Hlava A: Úhlový vývod:	0°
Hlava A: Pohlaví:	Male
Hlava A: Kódování:	A
Hlava A: Počet pólů:	3
Hlava A: LED:	No
Hlava A: Šířka:	AF14
Hlava A: Utahovací moment:	0.6 Nm
Hlava A: Vroubkovaná matice:	Stainless steel (V4A)
Hlava A: Barva:	Blue
Označovací strana A:	No
Head A: Contact layout pin 1:	BN
Head A: Contact layout pin 3:	BU
Head A: Contact layout pin 4:	BK

Strana B

Hlava B: Připojení:	Open-ended wires
Označovací strana B:	No

Kabely

Délka kabelu:	2500 cm
Tolerance délky:	± 37.5 cm
Délka odizolování:	20 mm
Stíněný:	Yes
Struktura vodičů:	42 × 0.1 mm
AWG:	22
Vnější plášť: Materiál:	TPE-S
Vnější plášť: Barva:	Blue
Průměr kabelu:	5.2 mm ± 5%
Průřez vodičů:	0.34 mm²
Kabel bez halogenů:	Yes

Kabel

Kabel: Rozsah teplot:	- 25 ...+ 105 °C
Kabel: teplotní rozsah:	- 40 ...+ 105 °C
Provozní napětí:	30 V AC/DC
Stíněný:	Yes
Stínění: Pokrytí:	approx. 85 %
Ohýbací rádius (pevná instalace):	26 mm
Počet vodičů:	3
Počet a průměr vodičů:	3x0.34
Tolerance délky:	± 37.5 cm
Délka kabelu:	2500 cm
Akcelerace:	max. 10 m/s²
AWG:	22
Ohýbací rádius (pevná instalace):	min. 5 × outer diameter
Torzní rychlost:	max. 35 cycles/min
Ohýbací rádius (pohyblivá instalace):	min. 10 × outer diameter
Hmotnost kabelu:	approx. 37.4 g/m
Struktura vodičů:	42 × 0.1 mm
Průměr kabelu:	5.2 mm ± 5%
Vodič: Materiál:	Copper, bare
Vnější plášť: Materiál:	TPE-S
Izolace: Materiál:	PP
Stínění: Materiál:	Copper, tinned
Počet ohybových cyklů (C drážka:	approx. 4000000 Cycles
Jmenovité napětí:	300 V AC
Počet torzních cyklů:	approx. 2000000 Cycles
Paired stranding:	No
Průměr jednoho vodiče:	0.1 mm
Kabel: Zkušební napětí:	3 kV
Torzní napětí v °:	± 180 °/m
Total stranding:	3 wires strand
Rychlost (C-drážka):	max. 3 m/s
Dráha projíždění (horizontálně):	max. 10 m
Průřez vodičů:	0.34 mm²
Zpracování vodičů:	No
Průměr vodiče včetně izolace:	1.27 mm ± 5%
Vnější plášť: Barva:	Blue

Elektrické parametry

Pracovní napětí:	max. 60 V AC/DC
Provozní napětí:	30 V AC/DC
Jmenovité napětí:	300 V AC
Odpor kontaktů:	max. 30 mOhm
Provozní proud na kontakt:	max. 4 A

Mechanické parametry

Hlava A: Stupeň ochrany:	IP65, IP68, IP69K
Ohýbací rádius (pohyblivá instalace):	min. 10 × outer diameter
Ohýbací rádius (pevná instalace):	min. 5 × outer diameter
Počet ohybových cyklů (C drážka:	approx. 4000000 Cycles
Torzní rychlost:	max. 35 cycles/min
Torzní napětí v °:	± 180 °/m
Počet torzních cyklů:	approx. 2000000 Cycles
Akcelerace:	max. 10 m/s²
Rychlost (C-drážka):	max. 3 m/s

Podmínky prostředí

Rozsah teplot:	- 25 ...+ 105 °C
Rozsah teplot (fixní instalace):	- 25 ...+ 85 °C
Kabel: teplotní rozsah:	- 40 ...+ 105 °C
Možná pohyblivá instalace:	Yes
Hlava A: Chemická odolnost:	Chemical resistance tested according to ECOLAB. If other media are used, the material resistance must be tested according to the application.
Hlava A: Ohňuvzdornost:	HB (UL 94)
Hlava A: Odolnost vůči olejům:	ASTM 1 oil, mineral oils, limited to hydraulic oils
Hlava A: odolnost vůči kyselinám:	ECOLAB tested
Hlava A: Stupeň znečištění:	3
Kabel: Chemická odolnost:	ECOLAB material resistance test passed
Kabel: odolný vůči kyselinám:	Good (FDA 21 178.3620, 178.3297, 177.1520, EU 10/2011)
Kabel: bez silikonu:	Yes
Odolnost vůči UV záření:	Yes

Komerční data

Eclass:

27060311

Nákresy

Strana A: Nákres

var-M12H-Ms-50133919-V4A-SW14.psd | stáhnout (psd, 2025-07-12 04:03:46)

Strana A: Kódování

M12-MuA-R-straight^.psd | stáhnout (psd, 2025-07-12 03:56:15)

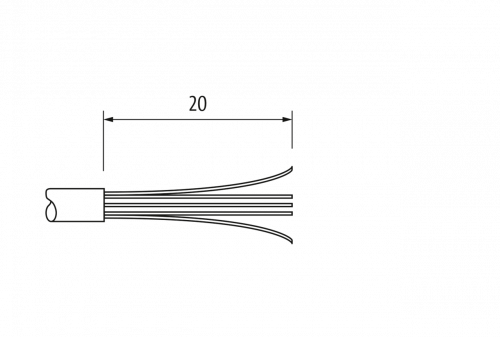

Strana B: Nákres

var-oe-3p-20-20-0.psd | stáhnout (psd, 2025-07-12 03:53:36)

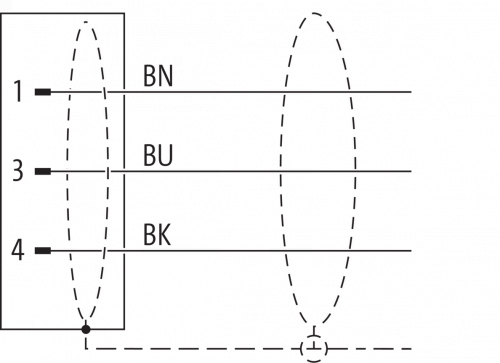

Diagram připojení

IMG209765_Original.png | stáhnout (png, 2025-07-12 04:08:42)

Výkresy

Zchn-7285.psd | stáhnout (psd, 2025-07-12 03:50:49)
