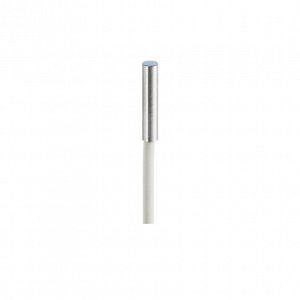

IFRM 04P15A3/KS35PL - Inductive proximity switch - subminiature
Objednací číslo: 10156444, Výrobce: Baumer Electric AG
Dostupnost: na dotaz
- 1 mm
- PNP make function (NO)
- flylead connector M8
- -25 … 75 °C
- IP 67
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Martin Bulenínec
Produktový specialista
Průmyslové snímače Baumer
Průmyslové snímače Baumer
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Montážní typ: | Flush |
| Nominální snímací vzdálenost Sn: | 1 mm |
| Hystereze: | 2 - 20 % of Sr |
| Výstupní indikátor: | LED red |
Elektrické parametry
| Spínací frekvence: | 5 kHz |
| Rozsah napájecího napětí +Vs: | 6 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 12 mA |
| Výstupní obvod: | PNP make function (NO) |
| Pokles napětí Vd: | < 2 VDC |
| Výstupní proud: | < 200 mA |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Typ: | Cylindrical smooth |
| Materiál aktivní části: | LCP |
| Materiál pouzdra: | Stainless steel |
| Rozměry: | 4 mm |
| Délka pouzdra: | 20 mm |
| Způsoby připojení: | Flylead connector M8 |
Okolní podmínky
| Pracovní teplota: | -25 - +75 °C |
| Třída krytí: | IP 67 |
Kabel
| Hlava A: Připojení: | M8 |
| Hlava A: Pohlaví: | Male |
| Hlava A: Úhlový vývod: | 0° |
| Hlava A: Kódování: | A |
| Hlava A: Počet pólů: | 3 |
| Hlava A: Stupeň ochrany: | IP65, IP66K, IP67 |
| Délka kabelu: | 200 mm |
| Tolerance délky: |
|
| Stíněný: | No |
| Vnější plášť: Materiál: | PUR |
| Průměr kabelu: | 2.8 mm |
| AWG: | 28 |
| Průřez vodičů: | 0.09 mm² |
Nákresy
Výkresy
- 0982-IFRM_04xxxA3_L.png (png, 2021-01-14 10:23:11)
Diagram připojení
- Zchn-0437-C.png (png, 2021-01-14 10:11:53)
Přiřazení pinů
- Zchn-3691-1.png (png, 2021-01-14 10:26:06)
Rozměrový výkres konektoru
- var-M8-Mu-50133398-MSNI-SW9.psd (psd, 2021-11-11 13:40:34)
Ke stažení
Datový list
- Data sheet – IFRM 04P15A3/KS35PL (ZH, pdf, 2022-03-07 09:11:40)
- Data sheet – IFRM 04P15A3/KS35PL (DE, pdf, 2022-03-07 09:11:16)
- Data sheet – IFRM 04P15A3/KS35PL (EN, pdf, 2022-03-07 09:11:04)
Certifikáty/ osvědčení
- DoC / CoC - Ixxx_04 (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2022-09-26 10:11:53)
3D CAD / CAE
- IFRM 04P15A3/KS35PL / IGES (zip, 2021-01-14 17:16:50)
- IFRM 04P15A3/KS35PL / STEP (zip, 2021-01-14 17:16:51)
- IFRM 04P15A3/KS35PL / PARASOLIDS (zip, 2021-01-14 17:16:51)
- ePlan macro - 10156444 (edz, 2021-06-25 15:16:39)
