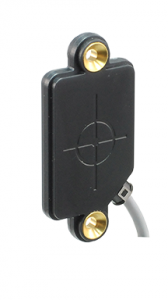

IF250.P12S-N52.PO1Z.71LU - Inductive proximity switches
- Ultra-flat design for installation in confined spaces
- Large switching distance 12 mm
- Robust plastic housing with metal sleeves
- Additional mounting material for easy installation on tubes
Objednací číslo: 11726837
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Montážní typ: | Non-flush |
| Nominální snímací vzdálenost Sn: | 12 mm |
| Zajištěná snímací vzdálenost Sa: | ≤ 81 % of Sn |
| Reálná snímací vzdálenost Sr: | ± 10 % of Sn |
| Teplotní drift: | ± 10 % of Sr |
| Hystereze: | 3 - 20 % of Sr |
| Výstupní indikátor: | LED red |
| Korekční faktor: | Mild steel 100 %, stainless steel 70 %, aluminum 50 % |
Elektrické parametry
| Spínací frekvence: | 1000 Hz |
| Rozsah napájecího napětí +Vs: | 6 - 36 VDC |
| Maximální spotřeba proudu (bez zátěže): | 12 mA |
| Výstupní obvod: | PNP make function (NO) |
| Pokles napětí Vd: | <2 VDC |
| Výstupní proud: | 200 mA |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Konstrukce: | Rectangular |
| Materiál aktivní části: | PA |
| Materiál pouzdra: | PA 12 |
| Rozměry: | 25 mm |
| Délka pouzdra: | 52.4 mm |
| Způsoby připojení: | Flylead connector M8 3 pin, L=200 mm |
| Parametry kabelu: | PUR 3 x 0.14 mm² |
| Hmotnost: | 36 g |
Okolní podmínky
| Pracovní teplota: | -25 - +75 °C |
| Skladovací teplota: | -40 - +75 °C |
| Třída krytí: | IP 67 |
| Odolnost vibracím: | IEC 60068-2-6:2008 10 g at f = 10 - 2000 Hz, duration 150 min per axis |
| Odolnost vůči zkratu: | IEC 60068-2-27:2009 100 g / 6 ms, 10 jolts per axis and direction |
Nákresy
Výkresy
- 2766-CFDK_25G11_KS35.png | stáhnout (png, 2025-07-11 19:51:41)
Diagram připojení
- E-Zchn-0318-B.png | stáhnout (png, 2025-07-11 17:32:35)
Přiřazení pinů
- M8-3Pol-männlich-A.png | stáhnout (png, 2025-07-12 06:37:55)
Korekční faktory pro různé montážní situace
- IF250_Abstand-EN_2.png | stáhnout (png, 2025-07-12 06:17:37)
Montážní instrukce
- IF250_Abstand-schaltend.png | stáhnout (png, 2025-07-12 06:19:18)
Diagram odezvy
- Schaltkeule_11705026_EN.png | stáhnout (png, 2025-07-12 06:03:45)
