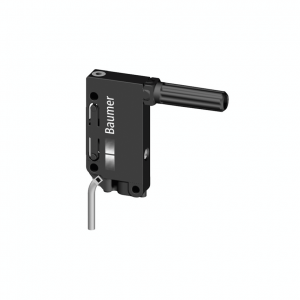

UNDK 09U6914/D1 - Ultrasonic distance measuring sensors - smallest objects/openings

3 … 150 mm
voltage output
Teach-in
cable PUR 4 x 0,08, 2 m
60 °C
IP 67

Objednací číslo: 11007901
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Meřicí rozsah:	3 - 150 mm
Minimální vzdálenost rozsahu Sdc:	3 - 150 mm
Maximální vzdálenost rozsahu Sde:	3 - 150 mm
Opakovatelnost:	0.5 mm
Rozlišení:	< 0.3 mm
Doba sepnutí ton:	< 35 ms
Doba vypnutí toff:	< 35 ms
Teplotní drift:	> 50 mm < 2 % of distance to target Sde
Frekvence zvuku:	380 kHz
Nastavení:	Teach-in
Pomůcka pro zaměření:	Target indication flashing
Světelný indikátor:	Yellow LED / red LED

Elektrické parametry

Rozsah napájecího napětí +Vs:	15 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	35 mA
Výstupní obvod:	Voltage output
Výstupní signál:	0 ... 10 V / 10 ... 0 V
Výstupní proud:	15 mA
Zbytkové zvlnění:	< 10 % Vs
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Konstrukce:	Rectangular
Materiál pouzdra:	PA 12
Materiál - kolimátor:	POM
Šířka \| průměr:	8.6 mm
Výška \| Délka:	48.8 mm
Hloubka:	57.7 mm
Způsoby připojení:	Cable PUR 4 x 0,08, 2 m

Okolní podmínky

Pracovní teplota:	0 - +60 °C
Třída krytí:	IP 67

Nákresy

Výkresy

2281-UxDK_09_D1_Teach.png | stáhnout (png, 2025-07-11 19:50:59)

Diagram připojení

Zchn-0526H-1.png | stáhnout (png, 2025-07-11 17:37:27)

Diagramy

Typický tvar zvukového laloku

E-Zchn-5661.png | stáhnout (png, 2025-07-11 16:21:12)

Ke stažení

Datový list

UNDK 09U6914/D1 | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:15:29)
UNDK 09U6914/D1 | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:15:29)
UNDK 09U6914/D1 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 12:15:29)

Rychlý start

Quickstart – UNDK 09U6914/D1 | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:49)

Certifikáty/ osvědčení

DoC / CoC - Uxxx_09 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:41:32)

CAD

UNDK 09U6914/D1 / IGES | stáhnout (zip, 2025-04-28 18:39:55)
UNDK 09U6914/D1 / STEP | stáhnout (zip, 2025-07-11 17:02:49)
UNDK 09U6914/D1 / PARASOLIDS | stáhnout (zip, 2025-04-28 18:39:56)
ePlan macro - 11007901 | stáhnout (edz, 2023-09-20 09:48:23)
