UNCK 09T9114 - Ultrasonic distance measuring sensors

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

UNCK 09T9114 - Ultrasonic distance measuring sensors

30 … 200 mm
RS 232
cable PUR 4 x 0,08, 2 m
60 °C
IP 67

Objednací číslo: 11011512
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Podpora

Podobné produkty

Parametry

Základní parametry

Meřicí rozsah:	30 - 200 mm
Minimální vzdálenost rozsahu Sdc:	30 - 200 mm
Maximální vzdálenost rozsahu Sde:	30 - 200 mm
Opakovatelnost:	0.5 mm
Opakovatelnost (s filtrací):	< 0.1 mm
Rozlišení:	< 0.3 mm
Rozlišení (aktivní filtr):	< 0.1 mm
Doba sepnutí ton:	< 7 ms
Teplotní drift:	< 0,18 % Sde/K (comp. off, factory set) < 2 % So (compensation on)
Frekvence zvuku:	380 kHz
Pomůcka pro zaměření:	Target indication flashing
Světelný indikátor:	Yellow LED / red LED

Elektrické parametry

Rozsah napájecího napětí +Vs:	15 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	35 mA
Výstupní obvod:	RS232
Modulační rychlost (baud rate):	115200
Zbytkové zvlnění:	< 10 % Vs
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes, Vs to GND

Komunikační rozhraní

Modulační rychlost (baud rate):

115200

Mechanické parametry

Konstrukce:	Rectangular
Materiál pouzdra:	PA 12
Šířka \| průměr:	8.6 mm
Výška \| Délka:	55 mm
Hloubka:	24.5 mm
Způsoby připojení:	Cable PUR 4 x 0,08, 2 m

Okolní podmínky

Pracovní teplota:	0 - +60 °C
Třída krytí:	IP 67

Nákresy

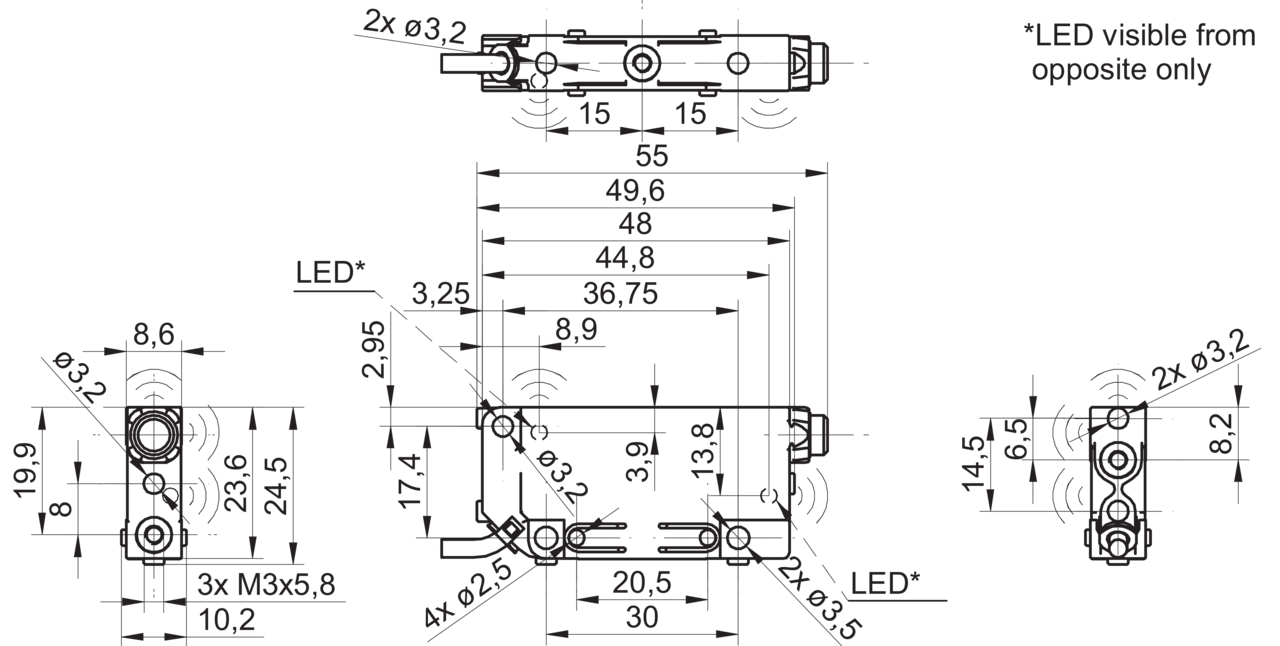

Výkresy
