GEMMH - Absolutní enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Encoder multiturn / bus cover
Stainless steel design
Optical sensing method
Resolution: singleturn 13 bit, multiturn 16 bit
Through hollow shaft up to ø14 mm
CANopen®, EtherNet/IP, Profibus-DP, PROFINET
High reliability by self-diagnostics
Encoder for parameterization
Resistant against magnetic fields

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	10...30 VDC
Ochrana proti přepólování:	Yes
Spotřeba:	≤100 mA (24 VDC)
Čas inicializace:	250 ms after power on
Rozhraní:	CANopen® EtherNet/IP Profibus-DPV0 PROFINET
Funkce:	Multiturn
Adresa zařízení:	Rotary switches in bus cover
Kroků na otáčku:	≤8192 / 13 bit
Počet otáček:	≤65536 / 16 bit
Absolutní přesnost:	±0.025 °
Typ snímání:	Optical
Typ kódu:	Binary
Průběh kódu:	CW/CCW programmable
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-4
Programovatelné parametry:	Steps per revolution Number of revolutions Preset Scaling Rotating direction
Testovací funkce:	Position or parameter error Multiturn sensing
Indikátor stavu:	DUO-LED integrated in bus cover
Schválení:	UL approval / E63076

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø12 mm (through hollow shaft) ø14 mm (through hollow shaft)
Ochrana EN 60529:	IP 64
Provozní rychlost:	≤6000 rpm (mechanical) ≤6000 rpm (electric)
Úhlové zrychlení:	≤2500 rad/s² (UB = 0 VDC) ≤500000 rad/s² (UB = 10...30 VDC)
Moment setrvačnosti rotoru:	20 gcm²
Materiál:	Housing: stainless steel 1.4305 Flange: stainless steel 1.4305 Bus cover: stainless steel 1.4305
Pracovní teplota:	-25...+85 °C -40...+85 °C (optional)
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 16-2000 Hz EN 60068-2-27 Shock 200 g, 6 ms
Přibližná hmotnost:	1500 g
Připojení:	Bus cover

Nákresy

Výkresy

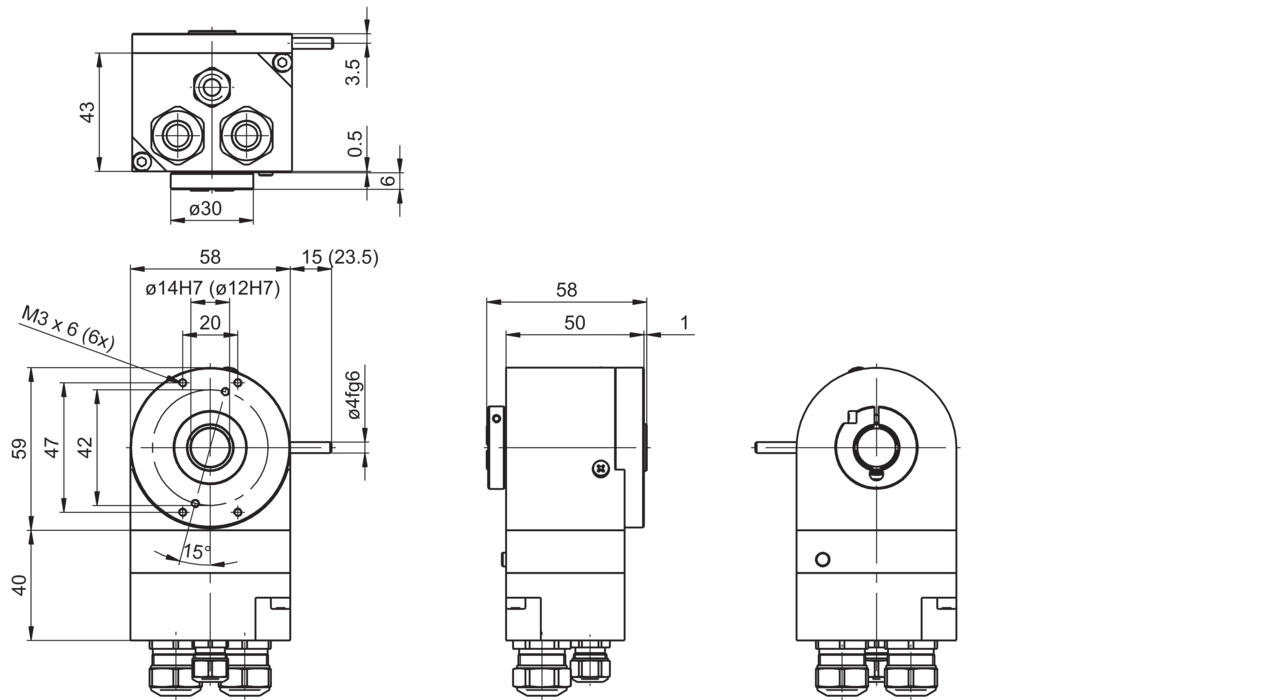

GEMMH-MZ-X-01.png | stáhnout (png, 2025-07-11 22:49:00)
GEMMH-MZ-X-03.png | stáhnout (png, 2025-07-11 17:20:36)

Ke stažení

Datový list

Data sheet – GEMMH | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:28:50)
Data sheet – GEMMH | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:28:51)

Rychlý start

G0AMH, G0LMH, G0MMH, GBAMH, GBLMH, GBMMH, GEMMH - CANopen® | stáhnout | zobrazit (DE/EN, pdf, 2025-04-11 11:28:40)
G0AMH, G0LMH, G0MMH, GBAMH, GBLMH, GBMMH, GEMMH - Profibus | stáhnout | zobrazit (DE/EN, pdf, 2025-04-11 11:28:40)
G0AMH, G0LMH, G0MMH, GBAMH, GBLMH, GBMMH, GEMMH - DeviceNet | stáhnout | zobrazit (DE/EN, pdf, 2025-04-11 11:28:40)

Příručka k softwaru

Toolsuite - CANopen | stáhnout (EN, zip, 2025-07-11 18:02:28)
G1-G2-G0-GE-GB-GXxxx - Profibus-DPV0 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:39:45)
G1-G2-G0-GE-GB-GXxxx - Profibus-DPV0 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:39:46)
BMxx, G0-GB-GE-GXxxx - EtherNet/IP | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:26:53)
BMxx, G0-GB-GE-GXxxx - EtherNet/IP | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:26:53)
G1-G2-G0-GE-GB-GXxxx - DeviceNet | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:24:42)
G1-G2-G0-GE-GB-GXxxx - DeviceNet | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:24:42)
G1-G2-G0-GE-GB-GXxxx - CANopen® | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:24:13)
G1-G2-G0-GE-GB-GXxxx - CANopen® | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:24:13)

Certifikáty/ osvědčení

UL certificate E63076 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:26:34)

Sběrnice Bus cover

Bus cover G0-GB-GE hollow shaft | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:23:03)
Bus cover G0-GB-GE hollow shaft | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:23:03)

Prohlášení o shodě

DoC / CoC - GxAMH, GxLMH, GxMMH | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:29:00)

Software

GEMMH describing files | stáhnout (zip, 2025-07-11 16:40:30)
Toolsuite - CANopen | stáhnout (zip, 2025-07-11 18:02:37)
