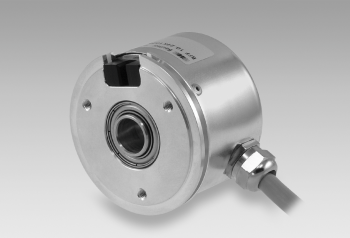

BFG parallel - Absolutní enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Enkodér jednootáčkový / paralelní
Optické snímání
Rozlišení 12 bitů
Malá hloubka profilu
Vysoká odolnost proti rušení
Zaslepená nebo průchozí dutá hřídel ø12 mm

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±10 % 10...30 VDC
Spotřeba (typicky):	120 mA (5 VDC, w/o load) 70 mA (24 VDC, w/o load)
Čas inicializace:	170 ms after power on
Rozhraní:	12 parallel outputs
Funkce:	Singleturn
Kroků na otáčku:	≤4096 / 12 bit
Absolutní přesnost:	±0.05 °
Typ snímání:	Optical
Typ kódu:	Gray
Průběh kódu:	CW default
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø12 mm (through hollow shaft)
Ochrana EN 60529:	IP 42 IP 65
Provozní rychlost:	≤12000 rpm (mechanical) ≤6000 rpm (electric)
Velikost provozního točivého momentu.:	0.0175 Nm (IP 42) 0.047 Nm (IP 65)
Materiál:	Housing: aluminium Flange: aluminium
Pracovní teplota:	-20...+85 °C
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 10-2000 Hz EN 60068-2-27 Shock 50 g, 11 ms
Přibližná hmotnost:	300 g
Připojení:	Connector M16, 19-pin Cable 2 m

Nákresy

Výkresy

BFF_BFG_PAR-MZ-X-01.png | stáhnout (png, 2025-07-11 21:53:47)
BFF_BFG_PAR-MZ-X-02.png | stáhnout (png, 2025-07-11 21:53:59)
BFF_BFG_PAR-MZ-X-03.png | stáhnout (png, 2025-07-11 21:54:12)
BFF_BFG_PAR-MZ-X-04.png | stáhnout (png, 2025-07-11 21:54:23)

Ke stažení

Datový list

BFG parallel | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:22:58)
BFG parallel | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:22:58)

Prohlášení o shodě

DoC / CoC - BAC, BAF, BAV, BFF, BFG | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:23:04)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Foto	Produkt (5)
	Clamp set ø15 mm Obj. číslo: 10110616
	Clamping ring set for 12 mm hollow shaft Obj. číslo: 10142556
	Set of spring plate for encoders ø58 mm Obj. číslo: 10136635
	Torque pin Obj. číslo: 10107540
	Torque spring Obj. číslo: 10109520

Konektory a kabely

Další podobné produkty naleznete v kategorii: MIL a další standardní konektory / kabely

Foto	Produkt (2)
	Female connector M16, 19-pin, straight, 2 m cable Obj. číslo: 10130370
	Female connector M16, 19-pin, straight, 5 m cable Obj. číslo: 10130371
