EAL580-SC0.5WPT.13160.A - Absolutní enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Absolute encoder multiturn
Optical sensing method
Resolution: singleturn 13 bit, multiturn 16 bit
Clamping flange
LED status display
PROFINET IO
Maximum resistant against magnetic fields

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	10...30 VDC
Ochrana proti přepólování:	Yes
Spotřeba:	≤100 mA (24 VDC)
Rozhraní:	PROFINET IO
Funkce:	Multiturn
Kroků na otáčku:	8192 / 13 bit
Počet otáček:	65536 / 16 bit
Celkové rozlišení:	29 bit
Absolutní přesnost:	±0.01 ° (ST 18 bit / MT 13 bit) ±0.025 ° (ST 13 bit / MT 16 bit)
Typ snímání:	Optical
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-4
Indikátor stavu:	4x LED integrated in housing
Schválení:	UL approval / E63076

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø10 x 20 mm, solid shaft with flat
Příruba:	Clamping flange
Ochrana EN 60529:	IP 65
Provozní rychlost:	≤10000 rpm (mechanical) ≤6000 rpm (electric)
Úhlové zrychlení:	≤2500 rad/s² (UB = 0 VDC) ≤500000 rad/s² (UB = 10...30 VDC)
Rozběhový točivý moment:	≤0.03 Nm (+25 °C, IP 65)
Moment setrvačnosti rotoru:	20 gcm²
Materiál:	Housing: zinc diecast Flange: aluminium
Pracovní teplota:	-40...+85 °C (see general information)
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration ±0.75 mm - 10-58 Hz, 10 g - 58-2000 Hz EN 60068-2-27 Shock 100 g, 2 ms
Přibližná hmotnost:	500 g
Připojení:	Flange connector 3xM12

Nákresy

Výkresy

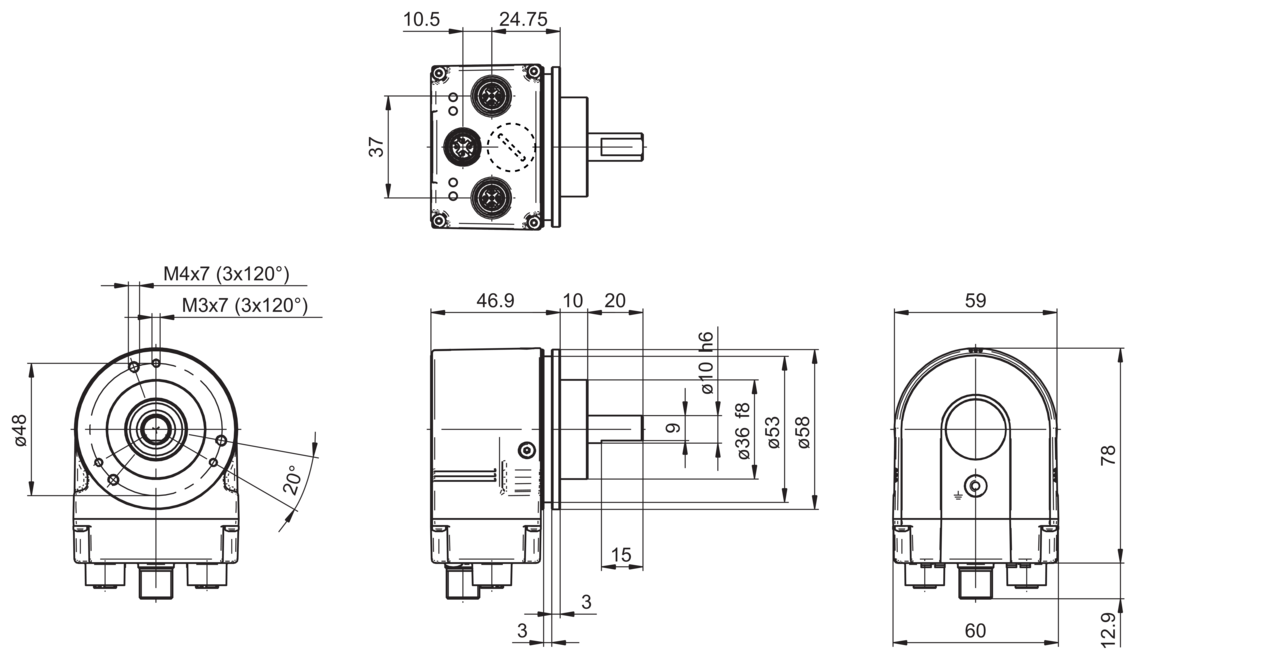

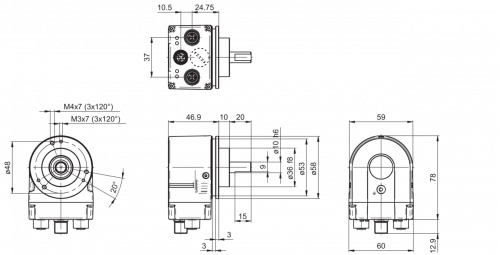

EAL580-PROFINET-MZ-X-01.png | stáhnout (png, 2025-07-11 22:28:59)

Ke stažení

Datový list

Data sheet – EAL580-SC0.5WPT.13160.A | stáhnout | zobrazit (DE, pdf, 2025-04-15 15:24:09)
Data sheet – EAL580-SC0.5WPT.13160.A | stáhnout | zobrazit (EN, pdf, 2025-04-15 15:24:08)

Rychlý start

EAL580 - PROFINET | stáhnout | zobrazit (DE/EN/FR/IT/ES, pdf, 2025-04-11 11:25:30)

Příručka k softwaru

EAL580, EAM580 - PROFINET / V1.2.0 and later | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:25:49)
EAL580, EAM580 - PROFINET / V1.2.0 and later | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:25:49)
EAL580, EAM580 - PROFINET / Application Note | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:25:49)
EAL580, EAM580 - PROFINET / Application Note | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:25:49)

Certifikáty/ osvědčení

UL certificate E63076 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:26:34)

Brožury / Katalogy

EAL580 | stáhnout | zobrazit (DE, pdf, 2024-04-04 16:26:31)
EAL580 | stáhnout | zobrazit (EN, pdf, 2024-04-04 16:26:33)
EAL580 | stáhnout | zobrazit (IT, pdf, 2024-04-04 16:26:31)
EAL580 | stáhnout | zobrazit (ES, pdf, 2024-04-04 16:26:31)
EAL580 | stáhnout | zobrazit (PL, pdf, 2024-04-04 16:26:31)

Prohlášení o shodě

DoC / CoC - EAL580 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:25:28)

CAD

EAL580 - Solid shaft with clamping flange, IP65 / IP67 | stáhnout (zip, 2025-07-11 19:43:39)

Software

EAL580 / EAM580 - PROFINET describing files | stáhnout (zip, 2025-07-11 19:44:21)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely Odměřovací kolečka

Montážní příslušenství

Foto	Produkt (12)
	Bellows coupling (D1=06 / D2=10) Obj. číslo: 11050507
	Bellows coupling (D1=10 / D2=10) Obj. číslo: 11053277
	Coupling CPS25 (L=19, D1=10 / D2=06) Obj. číslo: 11065922
	Coupling CPS25 (L=19, D1=10 / D2=10) Obj. číslo: 11065923
	Coupling CPS37 (L=24, D1=10 / D2=06) Obj. číslo: 11069337
	Coupling CPS37 (L=24, D1=10 / D2=10) Obj. číslo: 11069340
	Double loops coupling (D1=10 / D2=10) Obj. číslo: 11101781
	Self-tapping grounding screw (Z 119.100) Obj. číslo: 11177167
	Set of eccentric fixings type A Obj. číslo: 11065545
	Spring encoder arm Obj. číslo: 11101893
	Spring washer coupling (D1=10 / D2=10) Obj. číslo: 10141133
	Spring washer coupling (D1=6 / D2=10) Obj. číslo: 10141132

Konektory a kabely

Foto	Produkt (5)
	Cable connector M12, 4-pin, angled, D-coded, without cable (Z 185.S02) Obj. číslo: 11174047
	Cable connector M12, 4-pin, on both sides, D-coded, 5 m cable (Z 185.E05) Obj. číslo: 11034355
	Cable connector M12, 4-pin, straight, D-coded, without cable (Z 185.S01) Obj. číslo: 11174046
	Female connector M12, 5-pin, A-coded, 10 m cable (Z 185.P10) Obj. číslo: 11212237
	Female connector M12, 5-pin, A-coded, 5 m cable (Z 185.P05) Obj. číslo: 11034356

Odměřovací kolečka

Další podobné produkty naleznete v kategorii: Měřicí kolečka

Foto	Produkt (9) / Popis	Skladová dostupnost
	MR241.10D Obj. číslo: 11033281 Circumference 20 cm Surface profile: Smooth Surface material: Hytrel TPE-E Bore ø10 mm	12 ks
	MR261.10A Obj. číslo: 11033290 Circumference 20 cm Surface profile: Knopped rubber Surface material: Nitrile NBR Bore ø10 mm	na dotaz
	MR291.10D Obj. číslo: 11033300 Circumference 20 cm Surface profile: Knurled Surface material: Hytrel TPE-E Bore ø10 mm	3 ks
	MR512.10A Obj. číslo: 11033308 Circumference 50 cm Surface profile: Cross-knurled Surface material: Aluminium Bore ø10 mm	6 ks
	MR542.10D Obj. číslo: 11038480 Circumference 50 cm Surface profile: Smooth Surface material: Hytrel TPE-E Bore ø10 mm	2 ks
	MR552.10A Obj. číslo: 11033323 Circumference 50 cm Surface profile: Smooth Surface material: Polyurethan Bore ø10 mm	9 ks
	MR562.10A Obj. číslo: 11033329 Circumference 50 cm Surface profile: Knopped rubber Surface material: Nitrile NBR Bore ø10 mm	10 ks
	MR592.10D Obj. číslo: 11038481 Circumference 50 cm Surface profile: Knurled Surface material: Hytrel TPE-E Bore ø10 mm	5 ks
	MR752.10A Obj. číslo: 11011440 Circumference 30.48 cm Surface profile: Smooth Surface material: Polyurethan Bore ø10 mm	na dotaz
