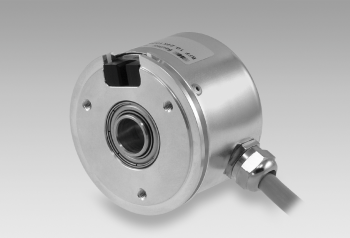

BFF SSI

BFF SSI
  • Encoder singleturn / SSI
  • Optical sensing method
  • Resolution: 12 bit
  • Small profile depth
  • Counting direction input
  • Blind or through hollow shaft ø12 mm
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 10...30 VDC
Spotřeba (typicky): 70 mA (24 VDC, w/o load)
Čas inicializace: 170 ms after power on
Rozhraní: SSI
Funkce: Singleturn
Kroků na otáčku: 4096 / 12 bit
Absolutní přesnost: ±0.025 °
Typ snímání: Optical
Typ kódu: Gray
Průběh kódu: CW/CCW coded by connection
Vstupy:
  • UP/DOWN inv.
  • SSI clock
Výstupní signál | rozhraní: SSI data: linedriver RS485
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Testovací funkce:
  • Self-diagnosis
  • Code continuity check
Schválení: UL approval / E217823

Mechanické provedení

Rozměr (příruby): ø58 mm
Typ hřídele: ø12 mm (blind hollow shaft)
Ochrana EN 60529:
  • IP 42
  • IP 65
Provozní rychlost:
  • ≤12000 rpm (mechanical)
  • ≤6000 rpm (electric)
Velikost provozního točivého momentu.:
  • 0.009 Nm (IP 42)
  • 0.037 Nm (IP 65)
Materiál:
  • Housing: aluminium
  • Housing: steel (connection -5)
  • Flange: aluminium
Pracovní teplota: 0...+65 °C
Relativní vlhkost: 95 % non-condensing
Odolnost:
  • EN 60068-2-6
  • Vibration 10 g, 10-200 Hz
  • EN 60068-2-27
  • Shock 50 g, 11 ms
Přibližná hmotnost: 300 g
Připojení:
  • Connector M23, 12-pin
  • Cable 2 m
