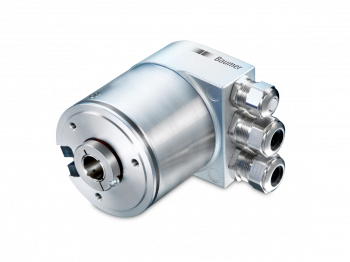

BMMH 58 flexible - Absolutní enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Enkodér víceotáčkový / bus cover
Robustní magnetické snímání
Rozlišení 12 bitů (ST), 18 bitů (MT)
Modulární sběrnicová rozhraní
CANopen®/DeviceNet/EtherCAT/EtherNet-IP/SAEJ1939/PROFINET/POWERLINK/Profibus
Programovatelné rozlišení a nulový bod
Vysoká odolnost nárazu a vibracím
Provozní teplota -40...+85 °C

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	10...30 VDC
Spotřeba:	≤200 mA (24 VDC)
Čas inicializace:	≤ 250 ms after power on
Rozhraní:	CANopen® DeviceNet EtherCAT EtherNet/IP Profibus-DPV0 PROFINET POWERLINK SAE J1939
Funkce:	Multiturn
Adresa zařízení:	Rotary switches in bus cover (type-specific, see data sheet bus cover)
Kroků na otáčku:	≤4096 / 12 bit
Počet otáček:	≤262144 / 18 bit
Typ snímání:	Magnetic
Úhlová přesnost:	±0.5 °
Opakovatelnost:	± 0.3 °
Typ kódu:	Binary
Průběh kódu:	CW default, programmable
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Programovatelné parametry:	Steps per revolution Number of revolutions Preset Scaling Rotating direction
Testovací funkce:	Multiturn sensing Position error
Indikátor stavu:	DUO-LED integrated in bus cover
Schválení:	UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø12 mm (blind hollow shaft) ø15 mm (blind hollow shaft)
Ochrana EN 60529:	IP 65 (without shaft seal) IP 67 (with shaft seal)
Provozní rychlost:	≤6000 rpm
Rozběhový točivý moment:	≤2 Ncm (+20 °C, IP 65) ≤2.5 Ncm (+20 °C, IP 67)
Materiál:	Housing: steel zinc-coated Flange: aluminium Bus cover: zinc die-cast Hollow shaft: stainless steel
Pracovní teplota:	-40...+85 °C (see general information)
Relativní vlhkost:	95 %
Odolnost:	EN 60068-2-6 Vibration 30 g, 10-2000 Hz EN 60068-2-27 Shock 200 g, 6 ms
Přibližná hmotnost:	480 g
Připojení:	Bus cover

Nákresy

Výkresy

BMxH_58S_P5_E-02.png | stáhnout (png, 2025-07-11 16:40:44)
BMxH_58S_Q5_E-02.png | stáhnout (png, 2025-07-11 16:40:47)
3305-MZ-0-03-Anbau_Hohlwelle_MAGRES.png | stáhnout (png, 2025-07-11 16:40:37)
3305-MZ-0-02-Anbau_Hohlwelle_MAGRES.png | stáhnout (png, 2025-07-11 16:40:36)
3450-11115506.png | stáhnout (png, 2025-07-11 16:40:38)
3307-Kundenwelle_EH.png | stáhnout (png, 2025-07-11 16:40:37)
BMXX58_FLEX_PB_CO-MZ-X-01.png | stáhnout (png, 2025-07-11 22:07:10)
BMXX58_FLEX_PB-MZ-X-01.png | stáhnout (png, 2025-07-11 22:06:58)
BMXX58_FLEX_DN-MZ-X-01.png | stáhnout (png, 2025-07-11 22:06:35)
BMXX58_FLEX_CO_DN-MZ-X-01.png | stáhnout (png, 2025-07-11 22:06:24)
BMXX58_FLEX_EC-MZ-X-01.png | stáhnout (png, 2025-07-11 22:06:47)
BusPowerlink-MZ-X-03_1.png | stáhnout (png, 2025-07-11 21:55:33)
BusJ1939-MZ-X-05_3.png | stáhnout (png, 2025-07-11 21:55:11)

Ke stažení

Datový list

Data sheet – BMMH 58 flexible | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:22:59)
Data sheet – BMMH 58 flexible | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:22:59)

Příručka k softwaru

BFF, BFG, BE-BI-BM-BO-BPxx - CANopen | stáhnout (DE/EN, zip, 2025-07-11 18:02:32)
BE-BI-BM-BO-BPxx - DeviceNet | stáhnout (DE/EN, zip, 2025-07-11 18:02:33)
BE-BM-BO-BPxx - EtherCAT up to version 4.02 | stáhnout (DE/EN, zip, 2025-07-11 18:02:33)
Toolsuite - CANopen | stáhnout (EN, zip, 2025-07-11 18:02:28)
BMxx, G0-GB-GXxxx - POWERLINK | stáhnout (DE/EN, zip, 2025-07-11 18:02:34)
BMMx, BMSx - Profibus | stáhnout (DE/EN, zip, 2025-07-11 18:02:34)
BMxx, GBxxx-GXxxx - EtherCAT from version 5.0 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:26:53)
BMxx, GBxxx-GXxxx - EtherCAT from version 5.0 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:26:53)
BMxx, G0-GB-GXxxx - SAE J1939 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:40:11)
BMxx, G0-GB-GXxxx - SAE J1939 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:40:11)
BMxx, G0-GB-GE-GXxxx - EtherNet/IP | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:26:53)
BMxx, G0-GB-GE-GXxxx - EtherNet/IP | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:26:53)
BMxx, G0-GB-GE-GXxxx - PROFINET from version 2.10 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:39:46)
BMxx, G0-GB-GE-GXxxx - PROFINET from version 2.10 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:39:46)

Sběrnice Bus cover

Bus cover shaft | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:23:04)
Bus cover shaft | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:23:04)

Prohlášení o shodě

DoC / CoC - BMIx 58, BMMx 58, BMSx 58 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:23:01)

Software

BMMx - bus cover - describing file EDS / CANopen | stáhnout (zip, 2025-07-11 18:02:41)
BMMx describing file EDS / DeviceNet | stáhnout (zip, 2025-07-11 18:02:41)
BMMx - bus cover - describing file GSD / Profibus | stáhnout (zip, 2025-07-11 18:02:45)
BMxx describing file XDD / Powerlink | stáhnout (zip, 2025-07-11 18:02:40)
Toolsuite - CANopen | stáhnout (zip, 2025-07-11 18:02:37)
BE-BM-BO-BPxx describing files EtherCAT | stáhnout (zip, 2025-07-11 18:02:41)
BMxx describing files PROFINET | stáhnout (zip, 2025-07-11 18:02:40)
BMMx describing file EDS / EtherNet/IP | stáhnout (zip, 2025-07-11 18:02:37)
