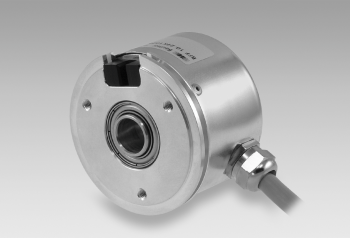

BFG SSI - Absolutní enkodér Baumer

BFG SSI

Enkodér jednootáčkový / SSI
Optické snímání
Rozlišení 12 bitů
Malá hloubka profilu
Vstup pro směr počítání
Zaslepená nebo průchozí dutá hřídel ø12 mm

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Ing. Pavel Solar

Aplikační inženýr
BAUMER

Ing. Pavel Solar - QR Kontakt

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	10...30 VDC
Spotřeba (typicky):	70 mA (24 VDC, w/o load)
Čas inicializace:	170 ms after power on
Rozhraní:	SSI
Funkce:	Singleturn
Kroků na otáčku:	4096 / 12 bit
Absolutní přesnost:	±0.025 °
Typ snímání:	Optical
Typ kódu:	Gray
Průběh kódu:	CW/CCW coded by connection
Vstupy:	UP/DOWN inv. SSI clock
Výstupní signál \| rozhraní:	SSI data: linedriver RS485
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Testovací funkce:	Self-diagnosis Code continuity check
Schválení:	UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø12 mm (through hollow shaft)
Ochrana EN 60529:	IP 42 IP 65
Provozní rychlost:	≤12000 rpm (mechanical) ≤6000 rpm (electric)
Velikost provozního točivého momentu.:	0.0175 Nm (IP 42) 0.047 Nm (IP 65)
Materiál:	Housing: aluminium Flange: aluminium
Pracovní teplota:	0...+65 °C
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 10-200 Hz EN 60068-2-27 Shock 50 g, 11 ms
Přibližná hmotnost:	300 g
Připojení:	Connector M23, 12-pin Cable 2 m

Nákresy

Výkresy

BFF_BFG_SSI-MZ-X-01.png | stáhnout (png, 2025-07-11 21:54:35)
BFF_BFG_SSI-MZ-X-02.png | stáhnout (png, 2025-07-11 21:54:47)

Ke stažení

Datový list

BFG SSI | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:22:58)
BFG SSI | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:22:58)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Foto	Produkt (4)
	Clamp set ø15 mm Obj. číslo: 10110616
	Clamping ring set for 12 mm hollow shaft Obj. číslo: 10142556
	Set of spring plate for encoders ø58 mm Obj. číslo: 10136635
	Torque pin Obj. číslo: 10107540

Konektory a kabely

Další podobné produkty naleznete v kategorii: Konektory M23 / kabely

Foto	Produkt (1) / Popis	Skladová dostupnost
	Female connector M23, 12-pin, straight, without cable Obj. číslo: 10116717	na dotaz
