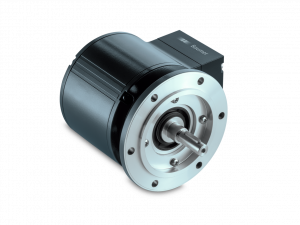

PMG10 - PROFINET

PMG10 - PROFINET

Základní shrnutí:

  • Magnetic sensing method
  • Function display via LEDs
  • Multiturn sensing with Energy Harvesting technology, without gear or battery
  • Two-sided bearing system with hybrid bearings
  • Special protection against corrosion C5-M
Dostupnost: na dotaz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 10...30 VDC
Odolnost proti zkratu: Yes
Spotřeba: ≤200 mA
Čas inicializace: ≤500 ms after power on
Rozhraní: PROFINET
Funkce: Multiturn
Přenosová rychlost: 100 MBaud
Adresa zařízení: Automatic address designation
Kroků na otáčku: 8192 / 13 bit
Počet otáček: 65536 / 16 bit
Další výstupy: Square-wave TTL/HTL,TTL/RS422
Typ snímání: Magnetic
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Programovatelné parametry:
  • Steps per revolution
  • Number of revolutions
  • Preset, scaling, rotating direction
Testovací funkce: Position or parameter error
Indikátor stavu: DUO-LED und LEDs link/activity in bus connecting box 4 LEDs in device back side
Schválení: CE

Elektrické vlastnosti (rychlostní spínače)

Spínací přesnost: ± 2 % (or 1 Digit)
Spínací výstup: 1 output (Open collector, solid state relay on request)
Výstupní spínací napětí: 30 VDC; ≤100 mA
Čas zpoždění spínání: ≤20 ms

Mechanické provedení

Rozměr (příruby): ø115 mm
Typ hřídele: ø11 mm solid shaft
Příruba:
  • EURO flange B10
  • Housing foot B3
Stupeň krytí dle DIN EN 60529: IP 66/IP 67
Provozní rychlost: ≤6000 rpm
Rozsah spínací rychlosti: ns (off) = ±2...6000 rpm
Velikost provozního točivého momentu.: 10 Ncm
Moment setrvačnosti rotoru: 1 kgcm²
Přípustné zatížení hřídele:
  • ≤450 N axial
  • ≤650 N radial
Materiál:
  • Housing: aluminium alloy
  • Shaft: stainless steel
Ochrana proti korozy:
  • IEC 60068-2-52 Salt mist
  • for ambient conditions CX (C5-M) according to ISO 12944-2
Pracovní teplota: -40...+85 °C
Relativní vlhkost: 95 % non-condensing
Odolnost:
  • IEC 60068-2-6
  • Vibration 30 g, 10...2000 Hz
  • IEC 60068-2-27
  • Shock 400 g, 1 ms
Přibližná hmotnost: 2,7 kg (depending on version)
Připojení:
  • Bus connecting box
  • Terminal box incremental
