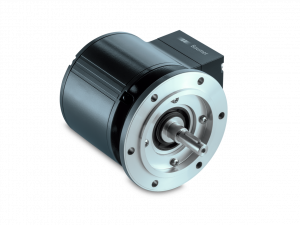

PMG10 - Profibus DP

PMG10 - Profibus DP
  • Magnetic sensing method
  • Function display via LEDs
  • Multiturn sensing with Energy Harvesting technology "MicroGen", without gear or battery
  • Two-sided bearing system with hybrid bearings
  • Special protection against corrosion CX (C5-M)
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 10...30 VDC
Odolnost proti zkratu: Yes
Spotřeba: ≤200 mA
Čas inicializace: ≤ 500 ms after power on
Rozhraní: Profibus-DPV0/V2
Funkce: Multiturn
Přenosová rychlost: 9.6 - 12000 kBaud
Adresa zařízení: Rotary switches in bus connecting box
Kroků na otáčku: 8192 / 13 bit
Počet otáček: 65536 / 16 bit
Další výstupy: Square-wave TTL/HTL,TTL/RS422
Typ snímání: Magnetic
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Programovatelné parametry:
  • Steps per revolution
  • Number of revolutions
  • Preset, scaling, rotating direction
Testovací funkce: Position or parameter error
Indikátor stavu: DUO-LED (bus connecting box) 4 LEDs in device back side
Schválení:
  • CE
  • UL approval / E217823

Technické údaje - elektrické jmenovité hodnoty (přepínač rychlosti)

Spínací přesnost: ± 2 % (or 1 Digit)
Spínací výstup: 1 output (Open collector, solid state relay on request)
Výstupní spínací napětí: 30 VDC; ≤100 mA
Čas zpoždění spínání: ≤20 ms

Mechanické provedení

Rozměr (příruby): ø115 mm
Typ hřídele: ø11 mm solid shaft
Příruba:
  • EURO flange B10
  • Housing foot B3
Ochrana EN 60529: IP 66 / IP 67
Provozní rychlost: ≤6000 rpm
Rozsah spínací rychlosti: ns (off) = ±2...6000 rpm
Velikost provozního točivého momentu.: 10 Ncm
Moment setrvačnosti rotoru: 1 kgcm²
Přípustné zatížení hřídele:
  • ≤450 N axial
  • ≤650 N radial
Materiál:
  • Housing: aluminium alloy
  • Shaft: stainless steel
Ochrana proti korozi:
  • IEC 60068-2-52 Salt mist
  • for ambient conditions CX (C5-M) according to ISO 12944-2
Pracovní teplota: -40...+85 °C
Relativní vlhkost: 95 % non-condensing
Odolnost:
  • IEC 60068-2-6
  • Vibration 30 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 400 g, 1 ms
Přibližná hmotnost: 2.7 kg (depending on version)
Připojení:
  • Bus connecting box
  • Terminal box incremental

Nákresy

Výkresy

  • PMG10_MZ_Vollwelle-Bus-Profibus-KLK_EN.pdf - PMG10 - Profibus DP
    PMG10_MZ_Vollwelle-Bus-Profibus-KLK_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:13:52)
  • PMG10-B3_MZ_Vollwelle-Bus-Profibus-KLK_EN.pdf - PMG10 - Profibus DP
    PMG10-B3_MZ_Vollwelle-Bus-Profibus-KLK_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:13:53)

Ke stažení

Datový list

  • Data sheet – PMG10 - Profibus DP | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:39:31)
  • Data sheet – PMG10 - Profibus DP | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:39:31)
  • Data sheet – PMG10 - Profibus DP | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:39:31)

Manuál

Příručka k softwaru

  • AMG, HMG, PMG, HEAG - Profibus DPV0 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:23:03)
  • AMG, HMG, PMG, HEAG - Profibus DPV0 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:23:03)
  • AMG, HMG, PMG - Profibus DPV2 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:23:03)
  • AMG, HMG, PMG - Profibus DPV2 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:23:03)

Brožury / Katalogy

Prohlášení o shodě

  • DoC / CoC - AMG1x, HMG1x, HOG1x, HOG100, HOGS100, PMG10, POG1x | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:26:34)

CAD

  • PMG10 Profibus, solid shaft ø11 mm with EURO flange B10, 1x bus connecting box with 3 cable glands M16 and 1x terminal box with 1 cable gland M20 (PMG10x-SHx.1FPx.xxxxxx) | stáhnout (zip, 2025-07-11 21:01:38)

Software

  • AMG, HMG Software / Profibus DPV0 | stáhnout (zip, 2025-07-11 21:36:26)
  • AMG, HMG Software / Profibus DPV2 | stáhnout (zip, 2025-07-11 21:36:28)

Příslušenství

Obsahuje:Montážní příslušenství

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Spojky

FotoProdukt (1) / PopisDostupnost
Spring disk coupling K60 WD 11PF4 + 12PF4
Spring disk coupling K60 WD 11PF4 + 12PF4
  • High quality torsionally stiff and backlash free coupling
  • Compensating of mounting errors
  • Balanced torsional rigidity (torsional spring constant)
  • Form-fit connection thanks to keyway
Na dotaz
