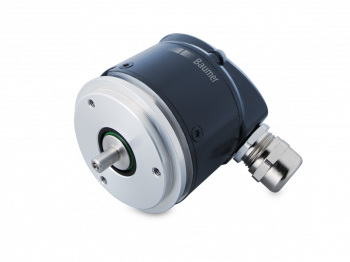

AMG 71
- Enkodér víceotáčkový / SSI
- Optické snímání
- Rozlišení 13 bitů (ST), 12 bitů (MT)
- Víceotáčkové snímání s technologií sběru energie "MicroGen", bez převodu nebo baterie
- S dodatečným přírůstkovým signálem (SinCos - 1 Vpp)
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: | 7...30 VDC |
| Spotřeba: | ≤100 mA |
| Čas inicializace: | ≤ 200 ms after power on |
| Rozhraní: | SSI |
| Funkce: | Multiturn |
| Kroků na otáčku: | 8192 / 13 bit |
| Počet otáček: |
|
| Další výstupy: | SinCos |
| Šírka frekvenčního pásma: | 200 kHz (-3 dB) |
| Rozdíl SinCos amplitudy: | ≤20 mV |
| Napěťová odchylka: | ≤20 mV |
| Typ snímání: | Optical |
| Typ kódu: | Gray |
| Průběh kódu: | CW |
| Vstupy: | SSI clock |
| Inkrementální výstup: | 2048 pulses (SinCos) |
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-3 |
| Testovací funkce: |
|
| Schválení: |
|
Mechanické provedení
| Rozměr (příruby): | ø60 mm |
| Typ hřídele: | ø6 mm solid shaft |
| Příruba: | Synchro flange |
| Ochrana EN 60529: | IP 66 |
| Provozní rychlost: | ≤5000 rpm (mechanical) |
| Velikost provozního točivého momentu.: | 2 Ncm |
| Moment setrvačnosti rotoru: | 25 gcm² |
| Přípustné zatížení hřídele: |
|
| Materiál: |
|
| Pracovní teplota: | -20...+85 °C |
| Odolnost: |
|
| Explozivní prostředí: |
|
| Přibližná hmotnost: | 350 g |
| Připojení: | Terminal cover |
