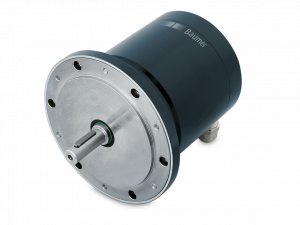

AMG 81

AMG 81
  • Víceotáčkový (MT) / SSI / Profibus / CANopen®
  • Optické snímání
  • ST 13bitů , MT 12bitů / 16bitů
  • EURO příruba B10 / hřídel ø11 mm
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 9...30 VDC
Spotřeba:
  • ≤100 mA (per interface SSI)
  • ≤250 mA (per interface bus)
Čas inicializace: ≤ 200 ms after power on
Rozhraní:
  • SSI
  • Profibus-DPV0
  • CANopen®
Funkce: Multiturn
Přenosová rychlost:
  • 9.6 - 12000 kBaud (Profibus)
  • 10 - 1000 kBaud (CANopen®)
Kompatibilita:
  • Profibus-DPV0
  • CANopen® CiA DSP 406 V 3.0
Adresa zařízení: Rotary switches in bus cover
Kroků na otáčku: 8192 / 13 bit
Počet otáček:
  • 4096 / 12 bit
  • 65536 / 16 bit
Další výstupy:
  • Square-wave TTL (RS422)
  • Square-wave HTL
Typ snímání: Optical
Typ kódu: Gray (version SSI)
Průběh kódu: CW default
Vstupy: SSI clock (version SSI)
Inkrementální výstup: 2048 pulses per revolution
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Programovatelné parametry: Depending on the selected absolute interface
Testovací funkce: Position or parameter error
Indikátor stavu: DUO-LED integrated in bus cover
Schválení:
  • CE
  • UL approval / E217823

Mechanické provedení

Rozměr (příruby): ø115 mm
Typ hřídele: ø11 mm solid shaft
Příruba: EURO flange B10
Ochrana EN 60529: IP 55
Provozní rychlost: ≤3500 rpm (mechanical)
Kroutící moment: ≤10 Ncm
Moment setrvačnosti rotoru: 1.4 kgcm²
Přípustné zatížení hřídele:
  • ≤50 N axial
  • ≤60 N radial
Materiál:
  • Housing: aluminium alloy
  • Shaft: stainless steel
Pracovní teplota: -20...+85 °C
Odolnost:
  • IEC 60068-2-6
  • Vibration 10 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 100 g, 6 ms
Explozivní prostředí:
  • II 3 G Ex ec IIC T4 Gc (gas)
  • II 3 D Ex tc IIIB T120°C Dc (dust)
  • (only with option ATEX)
Přibližná hmotnost: 1.7 kg (depending on version)
Připojení:
  • Bus cover
  • Flange connector M23, 12-pin (SSI/incremental)

Nákresy

Výkresy

Ke stažení

Datový list

Manuál

Příručka k softwaru

  • AMG, HMG, PMG, HEAG - Profibus DPV0 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:23:03)
  • AMG, HMG, PMG, HEAG - Profibus DPV0 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:23:03)
  • AMG, HMG, PMG, HEAG - CANopen | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:19:30)
  • AMG, HMG, PMG, HEAG - CANopen | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:19:30)

Prohlášení o shodě

  • DoC / CoC - AMG81, HOG8, HOG86, OG8, POG86 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:26:34)

Software

  • AMG, HMG Software / Profibus DPV0 | stáhnout (zip, 2025-07-11 21:36:26)
  • AMG, HMG, PMG Software / CANopen | stáhnout (zip, 2025-07-11 21:36:27)
