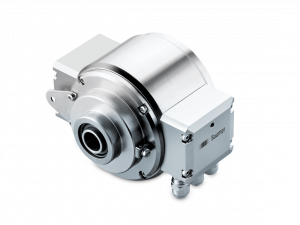

HMG 11
- Multiturn / SSI / Profibus / CANopen® / DeviceNet / PROFINET
- Optical sensing method
- Singleturn 13 bit, multiturn 12 bit / 16 bit
- Blind or through hollow shaft or cone shaft ø16...20 mm
- Multiturn sensing with microGen technologie, without gear or battery
- Available with redundant absolute signals
- Special protection against corrosion
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: | 9...30 VDC |
| Spotřeba: |
|
| Čas inicializace: | ≤ 200 ms after power on |
| Rozhraní: |
|
| Funkce: | Multiturn |
| Přenosová rychlost: |
|
| Kompatibilita: |
|
| Adresa zařízení: | Rotary switches in bus cover |
| Kroků na otáčku: | 8192 / 13 bit |
| Počet otáček: | ≤65536 / 16 bit |
| Další výstupy: |
|
| Typ snímání: | Optical |
| Typ kódu: | Gray (version SSI) |
| Průběh kódu: | CW default |
| Vstupy: | SSI clock (version SSI) |
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-3 |
| Programovatelné parametry: | Depending on the selected absolute interface |
| Testovací funkce: | Position or parameter error |
| Indikátor stavu: | DUO-LED integrated in bus cover |
| Schválení: |
|
Mechanické provedení
| Rozměr (příruby): | ø122 mm |
| Typ hřídele: |
|
| Ochrana EN 60529: | IP 67 |
| Provozní rychlost: | ≤3500 rpm (mechanical) |
| Velikost provozního točivého momentu.: | 12 Ncm |
| Moment setrvačnosti rotoru: | 760 gcm² |
| Přípustné zatížení hřídele: | ≤250 N axial, ≤400 N radial |
| Materiál: |
|
| Ochrana proti korozi: |
|
| Pracovní teplota: | -20...+85 °C |
| Odolnost: |
|
| Explozivní prostředí: |
|
| Přibližná hmotnost: | 3.5 kg (depending on version) |
| Připojení: |
|
