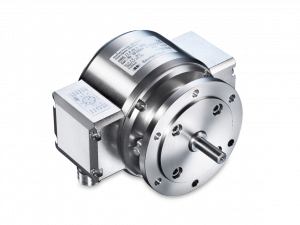

AMG 11

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Víceotáčkový (MT) SSI / Profibus / CANopen® / DeviceNet / PROFINET
Optické snímání
ST 13bitů , MT 12bitů / 16bitů
EURO příruba B10 / hřídel ø11 mm
Víceotáčkové snímání s technologií sběru energie "MicroGen", bez převodu nebo baterie
K dispozici s redundantními absolutními signály
Speciální ochrana proti korozi

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový manažer
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	9...30 VDC
Spotřeba:	≤100 mA (per interface SSI) ≤250 mA (per interface bus)
Čas inicializace:	≤ 200 ms after power on
Rozhraní:	SSI Profibus-DPV0 CANopen® DeviceNet PROFINET
Funkce:	Multiturn
Přenosová rychlost:	9.6 - 12000 kBaud (Profibus) 10 - 1000 kBaud (CANopen®) 125 - 500 kBaud (DeviceNet) 100 MBaud (PROFINET)
Kompatibilita:	Profibus-DPV0 CANopen® CiA DSP 406 V 3.0 Device Profile Encoder V 1.0 Encoder profile PNO 3.162
Adresa zařízení:	Rotary switches in bus cover
Kroků na otáčku:	8192 / 13 bit
Počet otáček:	≤65536 / 16 bit
Další výstupy:	Square-wave TTL (RS422) Square-wave HTL
Typ snímání:	Optical
Typ kódu:	Gray (version SSI)
Průběh kódu:	CW default
Vstupy:	SSI clock (version SSI)
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Programovatelné parametry:	Depending on the selected absolute interface
Testovací funkce:	Position or parameter error
Indikátor stavu:	DUO-LED integrated in bus cover
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø115 mm
Typ hřídele:	ø11 mm solid shaft
Příruba:	EURO flange B10
Ochrana EN 60529:	IP 67
Provozní rychlost:	≤3500 rpm (mechanical)
Velikost provozního točivého momentu.:	12 Ncm
Moment setrvačnosti rotoru:	780 gcm²
Přípustné zatížení hřídele:	≤250 N axial, ≤350 N radial
Materiál:	Housing: aluminium alloy Shaft: stainless steel
Ochrana proti korozi:	IEC 60068-2-52 Salt mist for ambient conditions CX (C5-M) according to ISO 12944-2
Pracovní teplota:	-20...+85 °C
Odolnost:	IEC 60068-2-6 Vibration 10 g, 10-2000 Hz IEC 60068-2-27 Shock 100 g, 6 ms
Explozivní prostředí:	II 3 G Ex ec IIC T4 Gc (gas) II 3 D Ex tc IIIC T135°C Dc (dust) (only with option ATEX)
Přibližná hmotnost:	3 kg (depending on version)
Připojení:	Bus cover Terminal box or flange connector M23, 12 pin (SSI/incremental)

Nákresy

Výkresy

AMG11-MZ-B10-KLKPCA-RAPC_EN.png | stáhnout (png, 2025-07-11 22:11:30)
AMG11-MZ-B10-PROFINET_EN.png | stáhnout (png, 2025-07-11 22:12:09)

Ke stažení

Datový list

Data sheet – AMG 11 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:22:50)
Data sheet – AMG 11 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:22:50)

Manuál

AMG 11 - B10 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:30)
AMG 11 - B10/B3 with housing foot | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:30)
AMG 11 - B10 PROFINET | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:30)

Příručka k softwaru

AMG, HMG, PMG, HEAG - CANopen | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:19:30)
AMG, HMG, PMG, HEAG - CANopen | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:19:30)
AMG, HMG, PMG - DeviceNet | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:19:30)
AMG, HMG, PMG - DeviceNet | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:19:30)
AMG, HMG, PMG - EtherCAT | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:19:30)
AMG, HMG, PMG - EtherCAT | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:19:30)
AMG, HMG, PMG, HEAG - Profibus DPV0 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:23:03)
AMG, HMG, PMG, HEAG - Profibus DPV0 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:23:03)
AMG, HMG, PMG - Profibus DPV2 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:23:03)
AMG, HMG, PMG - Profibus DPV2 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:23:03)
AMG, HMG - PROFINET | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:23:03)
AMG, HMG - PROFINET | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:23:03)

Prohlášení o shodě

DoC / CoC - AMG1x, HMG1x, HOG1x, HOG100, HOGS100, PMG10, POG1x | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:26:34)

Software

AMG, HMG Software / Profibus DPV0 | stáhnout (zip, 2025-07-11 21:36:26)
AMG, HMG Software / Profibus DPV2 | stáhnout (zip, 2025-07-11 21:36:28)
AMG, HMG, PMG Software / CANopen | stáhnout (zip, 2025-07-11 21:36:27)
AMG, HMG Software / DeviceNet | stáhnout (zip, 2025-07-11 21:36:25)
AMG, HMG Software / EtherCAT | stáhnout (zip, 2025-07-11 21:36:28)
AMG, HMG Software / PROFINET | stáhnout (zip, 2025-07-11 21:36:28)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Spojky

Foto	Produkt (1) / Popis	Dostupnost
	Spring disk coupling K60 WD 11PF4 + 12PF4 High quality torsionally stiff and backlash free coupling Compensating of mounting errors Balanced torsional rigidity (torsional spring constant) Form-fit connection thanks to keyway	Na dotaz

Konektory a kabely

Další podobné produkty naleznete v kategorii: Kabely bez konektorů

Foto	Produkt (1) / Popis	Skladová dostupnost
	Sensor cable for encoders HEK 8 The sensor cable HEK 8 is a proven industrial product designed to match high demands. It is halogen free and its rugged outer construction allows it to be pulled and dragged in free conditions. It is certified to UL 20233. The cable can be supplied in any length and pre-fitted with various connectors.	na dotaz
