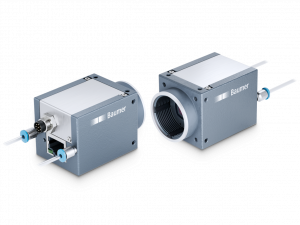

VCXG-03SWIR.XC

VCXG-03SWIR.XC
  • 656 x 520 px
  • Sony IMX991
  • 1/4″ CMOS
  • 237 fps
  • Gigabit Ethernet
  • Cooling pipe integrated in the housing (optional use)
  • Spectrum: Visible + SWIR (400–1700 nm)



ATTENTION: This product is subject to statutory export control regulations and may require written information on intended end use and final destination! Dual Use Classification ECCN/AL: 6A003B

Objednací číslo: 11727221
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Informace o snímači

Snímač: Sony IMX991
Mono/Color: SWIR
Typ snímače: 1/4″ CMOS
Typ závěrky: Global shutter
Rozlišení: 656 × 520 px
Rozměry pixelu: 5 × 5 µm
Expoziční čas: 0.001 - 60000 ms

Kvalita dat (EMVA 1288)

Temný šum: 260 e-
Saturační kapacita: 180000 e-
Dynamický rozsah: 57 dB
Poměr signál/šum: 52.6 dB
Kvantová účinnost:
  • 69 % @ 536 nm
  • 66 % @ 631 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:
  • Full Frame, 656 × 520 px, max. 237 fps
  • Binning 2×2, 328 × 260 px, max. 237 fps
  • Binning 2×1, 328 × 520 px, max. 237 fps
  • Binning 1×2, 656 × 260 px, max. 237 fps
Formáty obrazu, maximální frekvence sběru snímků (Burst Mód): Full Frame, 656 × 520 px, max. 237 fps
Formát pixelu:
  • Mono8
  • Mono10
  • Mono12
  • Mono12 Packed

Předzpracování obrazu

Analogové ovládací prvky:
  • Gain (0 - 48 dB)
  • Offset (0 - 255 LSB 12 Bit)
Barevné modely: Mono

Funkce kamery

Základní funkce:
  • Exposure
  • Gain
  • Trigger / Exposure Active (Flash)
  • Binning 2x2
  • Partial Scan
  • Offset
  • Free Running Mode (Live Image)
Automatické funkce:
  • Exposure Auto
  • Gain Auto
Předzpracování obrazu:
  • Image Flipping (X/Y)
  • LUT / Gamma
  • Defect Pixel Correction (static/list, dynamic/threshold)
Akvizice / Rozhraní:
  • Burst Mode
  • Adjustable Framerate
  • Short Exposure Time Enable
  • Device Link Throughput Limit
  • Internal Image Buffer
Synchronizace:
  • free running
  • trigger
Zdroje spouštěcího signálu (trigger):
  • Hardware
  • Software
  • ActionCommand
Zpoždění spouštěcího signálu (trigger): 0 - 2 s, tracking and buffering of up to 256 trigger signals
Procesní synchronizace:
  • Events
  • Timer
  • Trigger Delay
  • Debouncer
  • Counter
  • Sequencer
  • Trigger via Action CMD (GigE)
  • Additional Output Modes (e.g. Trigger Ready)
  • Chunk data inside transferred image
  • Encoder support via Counter End trigger source
Další funkce:
  • User Set
  • Integrated temperature sensor (InHouse and Sensor)
  • Readable additional information (e.g. sensor information)
Kalibrační údaje:
  • Camera calibration data (user defined storage for intrinsic / extrinsic camera parameters, and geometry distortion values)
  • Customer data storage (128 bytes user defined)

Rozhraní a připojení

Datové rozhraní: Gigabit Ethernet, Transfer rate 1000 Mbits/sec, Fast Ethernet, Transfer Rate 100 Mbits/sec, Connector: 8P8C Modular Jack (RJ45), screwable TYPE090 (according to GigE Vision Mechanical Supplement)
Rozhraní: M8 / 8 pins (SACC-DSI-M8MS-8CON-M8-L180)
Napájení: via M8 / 8 pins

Mechanické parametry

Závit objektivu: C-mount
Šířka: 36 mm
Výška: 36 mm
Hloubka: 46.1 mm
Hmotnost: ≤ 110 g
Materiál: aluminum, baked varnish

Elektrické parametry

Rozsah napájecího napětí +Vs: 12 - 24 V DC (external power supply)
Spotřeba energie: Approx. 2.1 W @ 12 VDC and 237 fps

Nevolatilní paměť

Velikost flash paměti: 128 kB

Podmínky prostředí

Pracovní teplota: 0 - +65 ° @ T = measurement point
Skladovací teplota: -20 - +70 °C
Vlhkost: 10 - 90 % (non-condensing)
Třída krytí: IP 40 (with mounted lens and cable)

Digitální vstupy|výstupy

Linky:
  • 1 input line
  • 1 output line
  • 2 general purpose lines
Zdroje výstupů:
  • Off
  • Exposure Active
  • Timer1
  • Readout Active
  • UserOutput 1-3
  • TriggerReady

Prohlášení o shodě

Prohlášení o shodě:
  • CE
  • UL recognized
  • RoHS
