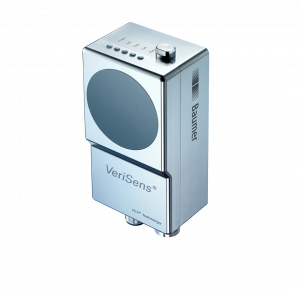

VS ID105M03I10RP

VS ID105M03I10RP
  • Správa uživatelů
  • Ochrana heslem
  • Funkce zálohování a obnovení
  • Download VeriSens® Application Suite: www.baumer.com/vs-sw
Objednací číslo: 11144196
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jakub Sedlmajer
Ing. Jakub Sedlmajer
Produktový specialista pro průmyslové čtečky a kamerové systémy
BAUMER | IOSS
Ing. Jakub Sedlmajer - QR Kontakt
+420 739 087 013
jakub.sedlmajer@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Rozlišení: 752 × 480 px
Typ snímače: 1/3″ CMOS, monochrome
Osvětlení: integrated, LED infrared (860 nm)
Třída LED: free group (risk free, EN 62471:2008)
Režim plného rozlišení: max. 50 inspections per second
Min. vzdálenost objektu: 50 mm
Počet programů: ≤ 255
Maximální počet kontrol v rámci programu: 32
Signálový procesor: Baumer FEX® 3.5
Počet uložených NOK snímků: 32
Objektiv: 10 mm

Elektrické parametry

Rozsah napájecího napětí +Vs: 18 - 30 V DC
Spotřeba energie: Typical 5 W (Imax = 1 A at 24 V)
Digitální vstupy:
  • 5 inputs (8 - 30 V)
  • trigger
  • job selection
  • external teach-in
  • encoders (CH-A, CH-B) 500 kHz
Digitální výstupy:
  • 3 outputs (PNP)
  • Pass / Fail
  • Flash Sync
  • Alarm
  • Camera Ready
  • Output Enable
Výchozí nastavení: Ethernet (10BASE-T / 100BASE-TX)
Rozhraní:
  • TCP/UDP (Ethernet)
  • RS485
Vizualizace: web interface

Mechanické parametry

Šířka: 53 mm
Výška: 107.5 mm
Hloubka: 38 mm
Hmotnost: ≤ 700 g
Materiál:
  • housing: stainless steel 1.4404
  • cover glass: PMMA, integrated daylight filter (780 nm)

Podmínky prostředí

Pracovní teplota: +5 - +50 °C
Skladovací teplota: -20 - +70 °C
Teplota zařízení: max. +50 °C
Vlhkost: 0 - 90 % (non-condensing)
Třída krytí: IP 69K
Odolnost vibracím:
  • IEC 60068-2-6
  • IEC 60068-2-64
Odolnost mechanickým rázům: EN 60068-2-27

Typy kódů

Čárový kód:
  • 2/5 Industrial
  • 2/5 Interleaved
  • Codabar
  • Code 39
  • Code 93
  • Code 128
  • PharmaCode
  • EAN 8
  • EAN 13
  • UPC-A
  • UPC-E
  • GS1 DataBar
  • GS1 128
Maticové kódy:
  • DataMatrix (ECC 200)
  • GS1-DataMatrix
  • QR-Code
  • PDF417

Druhy kontrolních funkcí

Identifikace:
  • Barcode
  • Matrix code

Prohlášení o shodě

Prohlášení o shodě:
  • CE
  • RoHS

Nevolatilní paměť

Velikost flash paměti: 256 Mbit Flash S29GL256P10FFI010
