HMC16

HMC16

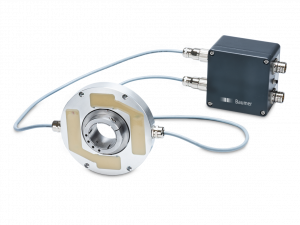

  • Bearingless encoder system of rotor (HMCR16) and stator with sensing unit (HMCK16) with connected signal processing (HMCP16)
  • Magnetic sensing
  • Robust and free from wear, very high maximum speed up to 25000 rpm
  • SinCos, HTL und TTL output, 128...65536 pulses with connected signal processing
  • Redundant sensing for concentricity error compensation
  • Delivery includes connector plug (not shown)
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení: CE

Technické údaje - elektrické jmenovité hodnoty (zpracování signálu)

Napájecí napětí: 10...30 VDC
Spotřeba (typicky): 200 mA (15 VDC)
Výstupní signál | rozhraní:
  • SinCos 1 Vpp
  • HTL
  • TTL
  • TTL/HTL (Vin = Vout), galvanically isolated
Výstupní signál: A+, A-, B+, B- (Option: R+, R-)
Výstupní frekvence:
  • ≤300 kHz (HTL)
  • ≤2 MHz (TTL)
  • ≤400 kHz (SinCos)
Pulzů na otáčku: 128 - 65536
Počet sinusových cyklů za jednu otáčku: 128 - 4096
Referenční signál: Zero pulse (Option)
Typ snímání: Magnetic

Mechanické provedení

Rozměr (příruby): Encoder: ø158 mm
Rozměry (Š x V x D): Signal processing: 122 x 122 x 80 mm
Typ hřídele: Encoder: ø25...60 mm (through hollow shaft)
Axiální tolerance zatížení: ±2 mm (encoder)
Radiální tolerance:
  • ±0.2 mm (encoder)
  • ±0.1 mm (>10000 rpm)
Ochrana EN 60529:
  • IP 68 (encoder)
  • IP 65 (Signal processing)
Provozní rychlost: ≤25000 rpm
Materiál:
  • Housing sensing head: aluminium alloy
  • Wheel: stainless steel (1.4104)
Moment setrvačnosti rotoru: 7.5 kgcm² (ø45)
Pracovní teplota:
  • Encoder: -20...+85 °C
  • Signal processing: 0...+50 °C
Odolnost:
  • Encoder: IEC 60068-2-6 Vibration 25 g, 10-2000 Hz IEC 60068-2-27 Shock 300 g, 12 ms
  • Signal processing: IEC 60068-2-6 Vibration 1 g, 50-2000 Hz IEC 60068-2-27 Shock 30 g, 11 ms
Připojení:
  • Encoder: Mating connector
  • Signal processing: Flange connector M23, 12-pin / Connector M8, 3-pin, external voltage supply
